使用 1 GHz 至 10 GHz 带宽对高速设计进行故障排除和验证。通过低噪声和高达 50 GS/s 的采样率获得准确的测量结果。查看 6 通道和 8 通道模型的更多设计。

20 GHz 实时带宽（可升级到 63 GHz）；

4 通道 80 GSa/s 采样率；

高达 2 Gpts 的深存储器（标配每通道 100 Mpts）支持更多数据采集；

借助出色的示波器测量本底噪声和抖动获得真实信号性能

90 GHz 带宽
定制主机以进行光、电和 TDR/S 参数分析
100 fs RMS 超低抖动和低至 250 μV 确保执行快速、精确和一致的抖动测量
获得超过 50 种内置标准模板和自动模板裕量分析
轻松地同时测量多个信号；同时分析和采集多达 16 个信号

MSO66B:1 GHz-10GHz模拟带宽,Up to 50 GS/s采样率,62.5 M - 1 G记录长度,6模拟通道,Up to 48(optional)数字通道数,1 (optional)函数发生器输出

用于62.5/125光纤的2.8 GHz光通道
波长范围：750-860 nm
典型rms噪声：1.5 μW（3 GHz）
参考接收机功能（155/622 Mb/s或1.063/1.250 Gb/s）
使用3.5 mm阳头输入的20 GHz电通道
典型rms噪声：0.25 mV（12.4 GHz带宽）、0.5 mV（20 GHz带宽）

带宽：8GHz-13 GHz
采样率：最高 40 GSa/s
通道数：4 个模拟通道
存储深度：最大 4 Gpts（选配）
波形捕获率：最高 500,000 wfms/s
垂直分辨率：8-16 位可调
显示器：15.6 英寸高清触控显示屏，倾角可调，配备 3.5 英寸高清智控反馈显示副屏
接口：RIGOL SmartProbe 2.0 接口，支持 3.5mm 连接器直连信号，向下兼容上一代 RIGOL 原厂探头
尺寸与重量：具体尺寸和重量因型号而异

带宽：500 MHz 至 8 GHz
输入通道：2 或 4 个模拟通道，可选 16 个数字通道
采样率：20 GSa/s（2 通道），10 GSa/s（4 通道）
记录长度：标配 100 M 点/通道，可选 800 M 点/通道（2 通道）
垂直分辨率：10 位 ADC，高分辨率模式下高达 16 位
噪声水平：115 µVrms（1 GHz），210 µVrms（6 GHz）
波形捕获率：高达 450,000 个波形/秒
显示器：15 英寸 XGA 电容触摸屏，并配有 VGA 和 DisplayPort 接口用于连接外部显示器
尺寸与重量：具体尺寸和重量因型号而异

带宽：高达 110 GHz
输入通道：最多 16 个通道
采样率：高达 250 kSa/s
测试信号频率：50 MBd 至 224 Gb/s
噪声水平：低至 275 µV
抖动：低至 50 fs
显示器：12.1 英寸 XGA（1024 x 768）高分辨率电容触摸屏
尺寸与重量：具体尺寸和重量因型号而异

带宽：8 GHz 至 33 GHz
输入通道：4 个模拟通道，可选 16 个数字通道
采样率：高达 80 GSa/s
记录长度：标配 50 M 点，可选 100 M 点、200 M 点、500 M 点、1 G 点、2 G 点
垂直分辨率：8 位 ADC
有效位数 (ENOB)：高达 5.5
本底噪声：低至 2.09 mVrms
固有抖动：低至 100 fs
触发类型：InfiniiScan 触发、A-B 硬件触发、硬件串行触发
显示器：12.1 英寸 XGA（1024 x 768）高分辨率电容触摸屏
尺寸与重量：具体尺寸和重量因型号而异

带宽：13 GHz 至 110 GHz
输入通道：4 个模拟通道
采样率：128 GSa/s 至 256 GSa/s
记录长度：每通道 500 M 点，可升级至 2 G 点
垂直分辨率：10 位 ADC，高分辨率模式下高达 12 位
有效位数 (ENOB)：高达 7.4
噪声水平：低至 1.5 mVrms
触发类型：灵活的三阶段触发系统
显示器：15.6 英寸全高清触摸屏
尺寸与重量：高 330 毫米（13 英寸），宽 533 毫米（21 英寸），深 584 毫米（23 英寸），重量 36.15 千克至 42.05 千克

光通道带宽：高达 45 GHz（单通道）或 28 GHz（双通道）
电通道带宽：高达 50 GHz
采样率：高达 250 kHz
输入类型：FC/PC 和 2.4 毫米
噪声水平：光通道本底噪声低至 5 µW，电通道本底噪声低至 310 µV
数据速率：支持从 1 Gb/s 到 64 GBaud 的各种数据速率
波长范围：750 至 1630 nm
尺寸与重量：88.26 x 207.40 x 485 mm，重量 6.2 kg

光学带宽：>30 GHz
输入通道：2 个模块插槽，支持 TSO8C17 和 TSO8C18 光模块
垂直分辨率：15.6 位
水平刻度：1 ps/div 至 1 ms/div
记录长度：>800 M 样点
触发系统：时钟预定标输入，支持多种触发模式
采集模式：码型同步（取样和平均）、顺序
最大采集速率：300 kSa/s
显示器：无内置显示器，通过 TSOVu 软件在外部 Windows PC 上运行
尺寸与重量：132 毫米（高）x 217 毫米（宽）x 590 毫米（深），重量 5.4 千克（含空白模块）

带宽：20 GHz 至 65 GHz
采样率：320 GS/s
输入通道：4 个模拟输入通道
分辨率：12 位
存储深度：8 Gpts
显示屏：15.6 英寸全高清电容式触摸屏（1920 x 1080 像素）
输入阻抗：50 Ω 和 1 MΩ
最大输入电压：±8 V（50 Ω），±10 V（1 MΩ）
协议分析仪同步：支持 CrossSync PHY 软件与 Teledyne LeCroy 协议分析仪集成
高速串行触发：支持 8 Gb/s 串行触发器
混合信号输入：支持 2.5 GS/s 的混合信号输入选项

带宽：20 GHz 至 100 GHz
采样率：高达 240 GS/s
输入通道：最多可配置 80 个通道，具体取决于带宽配置
垂直分辨率：8 位，通过增强分辨率（ERES）可达到 11 位有效位数（ENOB）
存储深度：高达 1.5 Gpts/每通道
通道间抖动：130 fsrms
上升时间：典型值为 14.1 ps（20-80%）
输入耦合：DC, AC, HFRej, LFRej
输入阻抗：50 Ω ±2%
最大输入电压：2.92 mm 输入：±2 Vmax @ <76mV/div, 5.5Vrms @ ≥76mV/div
触发系统：支持多种触发模式，包括边沿触发、宽度触发、窗口触发等
模块化设计：可灵活配置多个采集模块，实现高带宽和多通道的组合

13GHz 带宽。Keysight Infiniium 90000 系列示波器具有业界较低的本底噪声，能够提供现有示波器中更高的实时抖动测量精度。

使用 1 GHz 至 8 GHz 的可升级带宽对现有和未来高速设计进行故障排除和验证。通过低噪声和每条通道 25 GS/s 的采样率进行准确测量 - 在四通道同时打开时，采样率不会下降。

DPO70000 和DSA70000 系列是新一代实时数字荧光示波器，为迎接设计人员在检验、检定、调试和测试复杂的电子设计时面临的棘手信号完整性问题提供了业内更优秀的解决方案

当前更快数据速率和更小定时裕量的设计需要示波器具有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供优异的信号保真度，2 GHz 和 10 GS/s 采样速率，并有高级分析和数学功能，满足您的工作台和实验室的需要。

数字通信分析仪模式：
示波器，带宽超过50 GHz，可确保进行最精确的波形测量
眼图分析仪，用于发射机一致性测试
时域反射计/时域传输（TDR/TDT），用于高精度S参数阻抗分析
一键式操作简单方便

主要特性
用户可进行配置：主机插槽可支持 两个模块（4个光通道或电通道）
先进的一键式简单测量
触发带宽大于13 GHz（选件001）
时钟恢复功能具有可调节的环路带宽（参见83496B）

MSO68B:1 GHz-10GHz模拟带宽,Up to 50 GS/s采样率,62.5 M - 1 G记录长度,8模拟通道,Up to 64 (optional)数字通道数,1 (optional)函数发生器输出

MSO64B:1 GHz-10GHz模拟带宽,Up to 50 GS/s采样率,62.5 M - 1 G记录长度,4模拟通道,Up to 32(optional)数字通道数,1 (optional)函数发生器输出

Tektronix MSO71254DX 混合信号示波器支持四通道同时使用23GHz带宽，高达50GS/s实时采样率，最快波形捕获速率：每通道最高为 >300000 wfms/s。具有16个逻辑通道，为数字和模拟信号调试提供高达80 ps定时分辨率（仅限 MSO70000DX系列）。 具有6.25Gb/s实时串行触发，能保证指定的 NRZ或8b/10b码型第一次出现时触发，以隔离码型相关影响。

DPO71604C 16 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4

使用 1 GHz 至 10 GHz 带宽对高速设计进行故障排除和验证。通过低噪声和高达 50 GS/s 的采样率获得准确的测量结果。查看 6 通道和 8 通道模型的更多设计。

MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000 非常适合于模拟/数字设计和调试、数据通信和高速串行通信。

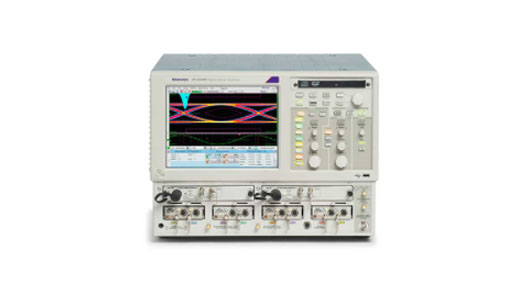

DSA8300 是一款先进的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供最高的保真测量和分析功能。
