MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000 非常适合于模拟/数字设计和调试、数据通信和高速串行通信。

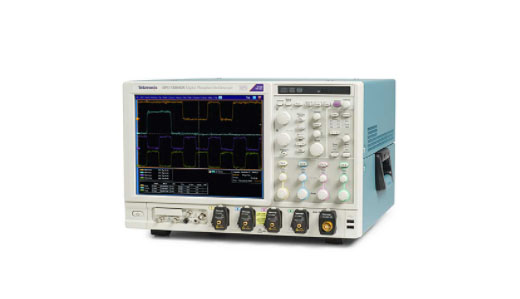

Tektronix MSO/DPO70000 混合信号示波器 带宽4GHz~33GHz

ꄴ前一个： MDO4000C 混合域示波器 带宽200MHz~1GHz
ꄲ后一个： Tektronix DSA8300 数字采样示波器 带宽70GHz/80GHz

产品详情

技术资料下载： MSO/DPO70000 混合信号示波器数据手册

MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000 非常适合于模拟/数字设计和调试、数据通信和高速串行通信。



Tektronix MSO/DPO70000 混合信号示波器 型号



型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数
DPO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 -
DPO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 -
DPO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 -
DPO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 -
DPO72304DX 23 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 -
DPO72504DX 25 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 -
DPO73304DX 33 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 -
MSO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16
MSO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16
MSO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16
MSO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16
MSO72304DX 23 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16
MSO72504DX 25 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16
MSO73304DX 33 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16
DPO70404C 4 GHz 25 GS/s 31.25M 点 - 125M 点 4 -
DPO70604C 6 GHz 25 GS/s 31.25M 点 - 125M 点 4 -
DPO70804C 8 GHz 25 GS/s 31.25M 点 - 125M 点 4 -
DPO71254C 12.5 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 -
DPO71604C 16 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 -
DPO72004C 20 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 -
MSO70404C 4 GHz 25 GS/s 62.5M 点 - 125M 点 4 16
MSO70604C 6 GHz 25 GS/s 62.5M 点 - 125M 点 4 16
MSO70804C 8 GHz 25 GS/s 62.5M 点 - 125M 点 4 16
MSO71254C 12.5 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16
MSO71604C 16 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16
MSO72004C 20 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16



Tektronix MSO/DPO70000 混合信号示波器 概述



查看您的真实信号

业界领先的信号保真度、较低噪声和较高有效位数 (ENOB)，让您自信查看真实信号并对其进行精确测量。 高信噪比和内部低噪音本底，让您可以执行精确的设计检定。

在 MSO/DPO70000 内：多芯片模块

特点

  • 带宽增强功能可以消除探头端部的频率响应不完整
  • 低抖动噪音本底和高垂直精度，为测量提供了更多的余量
  • 各种探头简化了复杂的测量设置并保持了信号完整性
  • 使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序

Tektronix MSO/DPO70000 混合信号示波器

缩短调试时间

从首次开机一直到操作检查，MSO/DPO70000 系列可提供快速查找问题所需的功能。 业界领先的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。

iCapture™：同时查看数字和模拟信号

特点

  • FastAcq 追踪不断变化的信号，显示真实的系统行为，包括难检故障
  • 利用并行/串行总线解码/触发，快速查找无效状态或总线序列
  • iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征
  • 可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间

Tektronix MSO/DPO70000 混合信号示波器


可让您追踪信号的测量和分析工具

应用支持包可提供验证和证明您的新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。

示波器软件

特点

  • DPOJET：全面灵活的测量工具
  • SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
  • 广泛的标准支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4、SATA/SAS、USB3.1、Type-C、10/100BaseT 至 10G/100G 以太网
  • 功能强大的调试工具可迅速发现/解决设计挑战
  • 光测量，例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头
