技术资料下载：
IAI阻抗分析仪用户手册
特点和优点
4 线开尔文连接 直流至 35MHz 频率范围
信号电平：最大±10V峰值 分流器： 5Ω， 50Ω， 5kΩ， 500kΩ
典型应用
- 无源元件分析和详细的宽带特性分析（电容器、电感器和电阻器）
- 材料分析（腐蚀、表面光洁度分析等）
- 电化学阻抗分析（电池/电芯以及一般电化学）
- 生物医学应用
- 电缆阻抗测量
- 子电路的输入/输出阻抗测量
-
IAI 选件、软件和附件

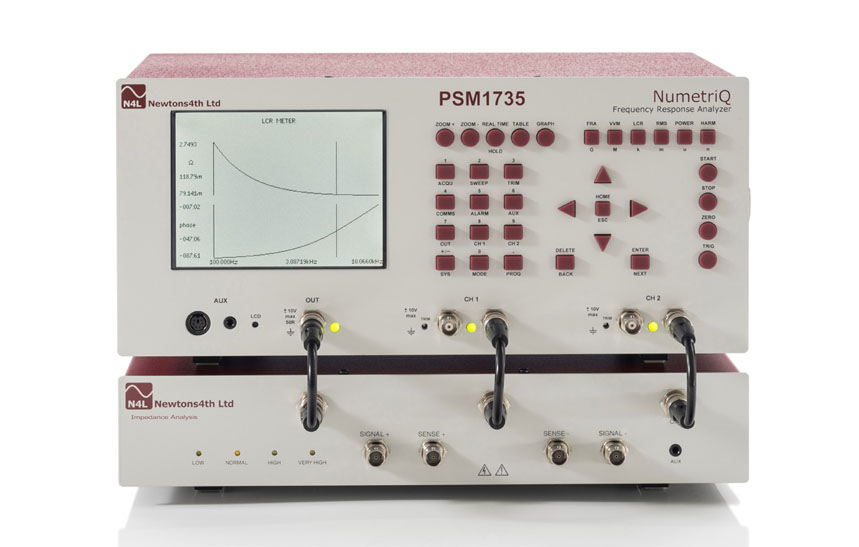

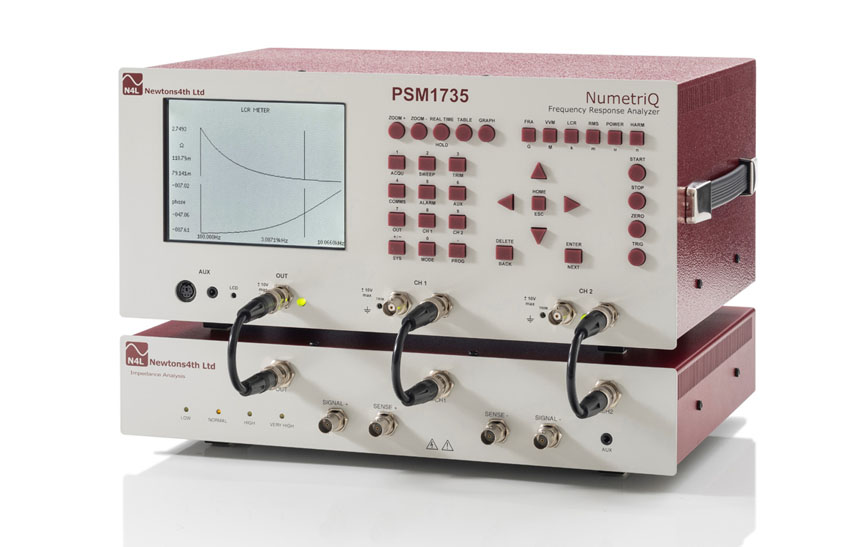

请注意，IAI 应与 PSM1700 或 PSM1735 一起购买，以便执行阻抗测量，IAI 放大 PSM1700/PSM1735 发生器生成的测试波形，并通过其集成的校准高频分流器提供电流测量。
探头和探头附件选项： - 开尔文引线组
- IAI 开尔文夹具用于 LCR 测量的轴向和径向组件连接
- TA107跨阻放大器
- TTF35电信测试治具
- HVx100 2500V 衰减探头
-
外部电流测量选项： 阻抗测量也可以通过外部分流器进行，这种阻抗分析方法不需要IAI2，LPA功率放大器提供测试信号。DUT 两端的电压使用 PSM1/PSM1700 上的 CH1735 测量，通过器件的电流使用 PSM2/PSM1700 上的 CH1735 测量，穿过 N4L HF 分流器。
- HF010m 10mΩ/20Arms 1MHz 带宽分流器
- HF100m 100mΩ/6Arms 1MHz 带宽分流器
- HF470m 470mΩ/3Arms 1MHz 带宽分流器
- HF01A 1Ω/1Arms 1MHz 带宽分流器
-
校准和文档（新设备标配UKAS ISO17025证书）： - 标准重新校准 – PSM17xx + IAI
- UKAS （ISO17025 可追溯） PSM17xx + IAI （校准包括以下内容：- 电容 @ 10pF， 100pF， 1nF， 10nF， 100nF， 1uF， 10uF all @ 1kHz， 电感 @ 10uH， 100uH， 1mH， 10mH， 100mH， 1H all @ 1kHz， 电阻 1m 欧姆至 100M 欧姆，以十年步长 DC & @ 1kHz， AC 输出电压， AC 输出电流， 偏置电压， 和频率）
- 备用用户手册 – 用户和通信手册的硬拷贝
-
电脑软件（免费）： - PSMComm – PSM PC接口软件，数据库，图形，实时数据显示
- PSMSoft – Labview 可执行 与 PSM， 包括 奈奎斯特 仿真
