前置放大器 SR570 — 低噪声电流前置放大器

技术资料下载：SR570数据手册                      SR570操作手册

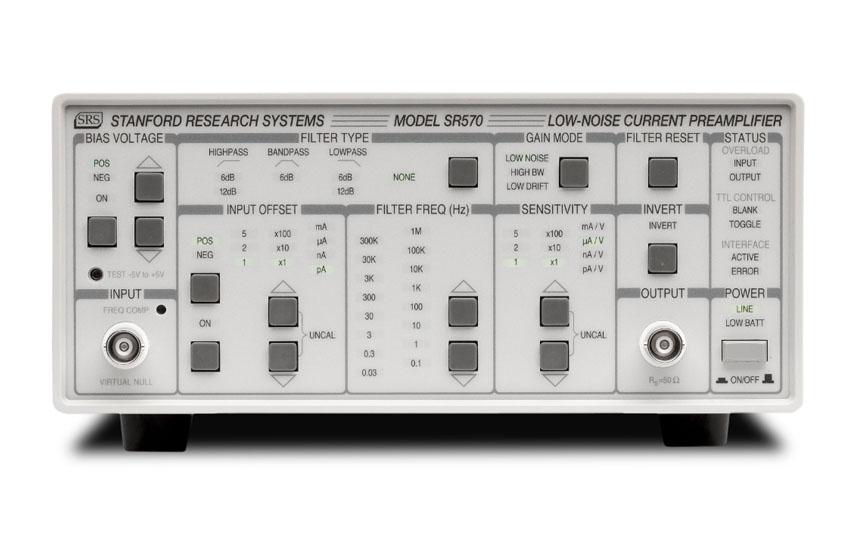

SR570 电流前置放大器

SR570 是一款低噪声电流前置放大器，电流增益高达 1 pA/V，高增益和带宽、低噪声和许多方便的特性使 SR570 非常适合各种光子、低温和其他测量。

获得

SR570 具有 1 pA/V 至 1 mA/V 的灵敏度设置，可按 1-2-5 顺序进行选择。还提供游标增益调节，允许您选择两者之间的任何灵敏度。

增益可以分配给放大器的各个级，以优化仪器性能。低噪声模式将增益置于放大器的前端，以获得最佳噪声性能。高带宽模式将增益分配给放大器的后期级，以改善前端的频率响应。在低漂移模式下，输入放大器被一个非常低的输入电流运算放大器所取代，从而将仪器的直流漂移降低多达1000倍。

方框图

过滤 器

SR570 包含两个一阶 RC 滤波器，其截止频率和类型可从前面板进行配置。这些滤波器可以一起配置为6 dB/12 dB/倍频程滚降低通或高通滤波器，或配置为6 dB/倍频程滚降带通滤波器。 截止频率可在 0.03 Hz 至 1 MHz 范围内以 1-3-10 顺序调节。包括一个滤波器复位按钮，以在使用长过滤器时间常数时缩短仪器的过载恢复时间。

输入失调和直流偏置

提供输入失调电流调节，以抑制任何不需要的直流背景电流。失调电流可在±1 pA至±1 mA范围内指定，增量约为0.1%。SR570 还具有可调节的输入直流偏置电压 （±5 V），允许您将电流直接吸收到虚拟零点（模拟地）或选定的直流偏置中。

切换和消隐

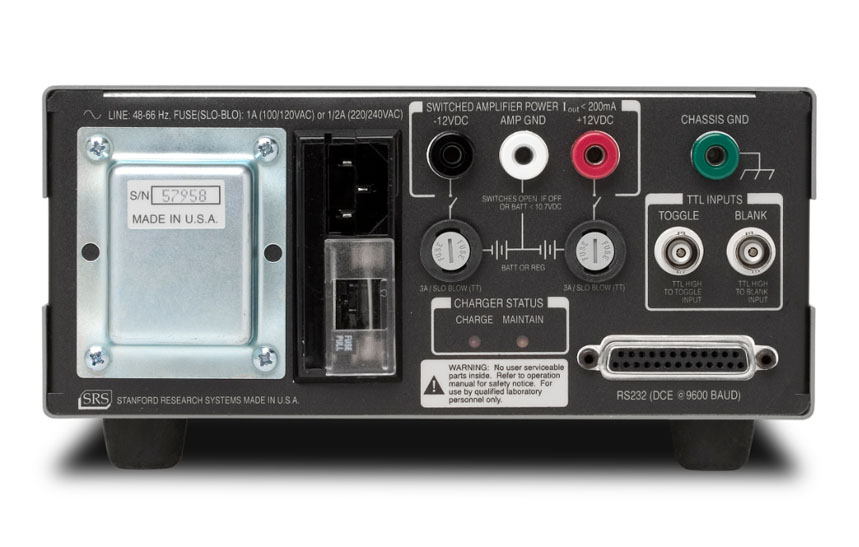

两个后面板、光隔离 TTL 输入为 SR570 提供了额外的控制。消隐输入可让您快速关闭/打开仪器的增益，这对于防止前端过载非常有用。切换输入反转增益符号以响应TTL信号，允许您对斩波信号执行同步检测。

电池供电

三节可充电铅酸电池可提供长达 15 小时的电池供电操作。当设备连接到线路时，内部电池充电器会自动为电池充电。充电器感应电池状态并相应地调整充电速率。两个后面板 LED 指示电池的充电状态。当电池放电时，它们会自动与放大器电路断开连接，以避免电池损坏。

无数字噪声

运行 SR570 的微处理器处于“睡眠状态”，除非在更改仪器设置所需的短暂间隔内。这确保了没有数字噪声会污染低电平模拟信号。

RS-232 接口

RS-232 接口允许以 570 波特率与 SR9600 进行仅侦听通信。仪器的所有功能（开机除外）均可通过RS-232接口进行设置。RS-232接口电子元件与放大器电路光电隔离，以提供最大的抗噪性。

低噪声模式

低噪声模式

高带宽模式

高带宽模式
