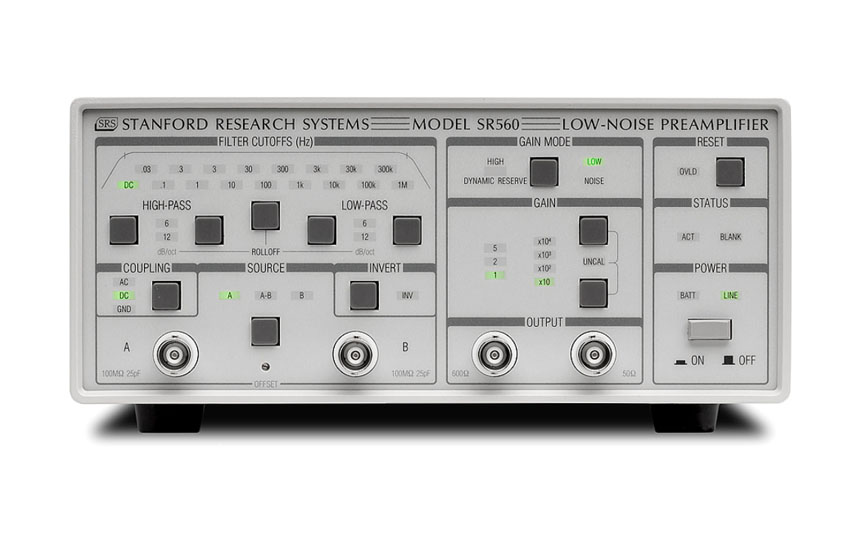

SR560 低噪声前置放大器

SR560 是一款高性能、低噪声前置放大器，非常适合各种应用，包括低温测量、光学检测和音频工程。

输入

SR560 具有一个差分前端，输入噪声为 4 nV/√Hz，输入阻抗为 100 MΩ。完整的噪声系数等值如下图所示。SR560 的输入完全浮动（BNC 屏蔽未连接到机箱接地）。放大器接地和机箱接地均位于后面板上，以便灵活地将仪器接地。输入失调调零由前面板电位计完成，可通过小螺丝刀访问。

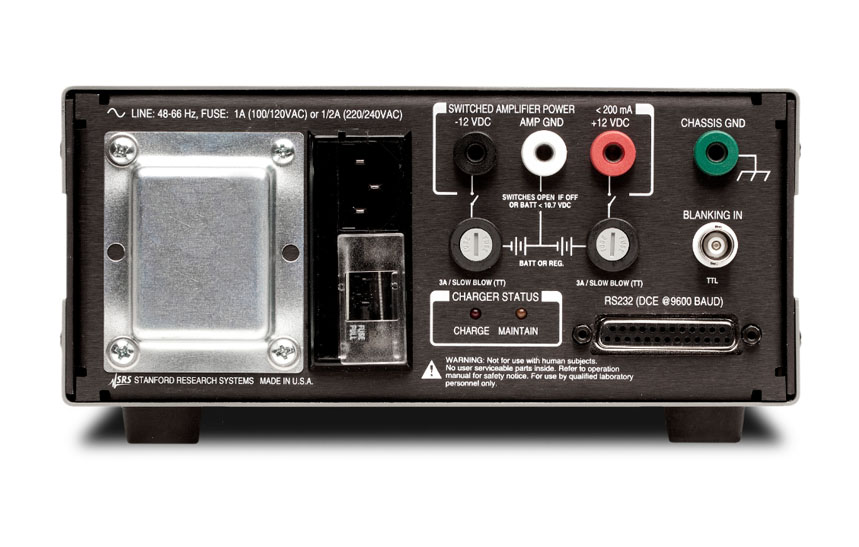

除了信号输入外，后面板 TTL 消隐输入可让您快速关闭和打开仪器的增益。这对于防止前端过载很有用。TTL电平变高后增益关闭5 μs，TTL信号变低后10 μs内再次开启。

前置放大器框图

输出

两个绝缘输出 BNC 连接器提供 600 Ω 和 50 Ω 输出。两者都能够将 10 Vpp 驱动到各自的负载中。两个后面板电源输出提供高达 200 mA 的 ±12 VDC，以放大器接地为基准。输出提供干净的直流电源，用作偏置源。

获得

增益可在 1-50-000 序列中从 1 到 2，5 中进行选择。可调增益功能允许您以0.5%分辨率将增益指定为任何固定增益设置的百分比。增益可以在滤波器之前有选择地分配以优化噪声性能，或者在滤波器之后分配以降低对过载的敏感性。

噪声系数

过滤 器

SR560 包含两个一阶 RC 滤波器，其截止频率和类型（HPF 或 LPF）可从前面板进行配置。这些滤波器可以一起配置为6 dB/12 dB/倍频程滚降低通或高通滤波器，或配置为6 dB/倍频程滚降带通滤波器。包括一个滤波器复位按钮，以在使用长过滤器时间常数时缩短仪器的过载恢复时间。滤波器截止频率可以按 1-3-10 顺序设置，范围为 0.03 Hz 至 1 MHz。

电池供电

三个内置可充电铅酸电池可提供长达 15 小时的电池供电操作。当设备连接到线路时，内部电池充电器会自动为电池充电。充电器感应电池状态并相应地调整充电速率。两个后面板LED 指示电池的充电状态。当电池放电时，它们会自动与放大器电路断开连接，以避免电池损坏。

无数字噪声

短路输入噪声

运行 SR560 的微处理器处于“睡眠状态”状态，除非在更改仪器设置所需的短暂间隔内。这确保了没有数字噪声会污染低电平模拟信号。

RS-232 接口

RS-232 接口允许以 560 波特率与 SR9600 进行仅侦听通信。一台计算机最多可控制四个 SR560，每个 SR560 都被分配一个唯一的地址。“侦听”命令指定哪个SR560将响应RS-232线路上的命令。仪器的所有功能（开机除外）均可通过RS-232接口进行设置。RS-232接口电子元件与放大器电路光电隔离，以提供最大的抗噪性。
