MFIA 500 kHz / 5 MHz 阻抗分析仪用户手册
苏黎世仪器的MFIA是一款数字阻抗分析仪和精密LCR表。它为1 mHz至500 kHz的频率范围内（可升级扩展至5 MHz）的阻抗测量建立了新的标准。 MFIA的基本精度高达0.05％，并且量程极宽，覆盖从1 mΩ至1 TΩ的范围。它还具有测量重复性高和温度漂移小的特点。每台MFIA都附带LabOne用户界面和MFITF阻抗测试夹具。
规格
| 频率范围 | 1 mHz - 5 MHz |
| 频率分辨率 | 1 µHz |
| 基本精度 | 0.05% (1 mHz - 500 kHz) |
| 基本温度稳定性 | 200 ppm/K |
| 测试信号电平 | 0 V - 2.1 Vrms; |
| 解调器带宽 | 276 µHz - 206 kHz |
| DC 偏置信号电平 | 2T: ±10 V, 4T: ±3 V |
| 补偿 | SO, SOL, LLL, SL, L, OL |
测量参数、范围和典型精度
| 阻抗 Z | 1 mΩ - 1 TΩ, 0.05% |
| 导纳 Y | 1 pS - 1 kS, 0.05% |
| 电压 V | 0 V - 3 V, 1% |
| 电流 I | 0 mA - 10 mA, 2% |
| 相位 ΘZ、 ΘY、 ΘV、 ΘI | ±180°， 10 µ°分辨率 |
| 电阻 RS、 RP1 | 1 mΩ - 1 TΩ，最大（10 µΩ，0.05%） |
| 电容 CS、 CP1 | 10 fF - 1 F，最大（10 fF，0.05%） |
| 电感 LS、 LP1 | 100 nH - 1 H，最大（10 nH，0.05%） |
| DC 电阻 RDC | 1 mΩ - 10 GΩ，2% |
| 电抗 X | 1 mΩ - 1 TΩ, 0.05% |
| 电导 G，电纳 B | 1 nS - 1 kS，最大（100 nS，0.05%） |
| 损耗系数 D | 10-4 - 10'000 |
| Q 因子 | 10-4 - 10'000 |
LabOne 参数扫描仪
| 扫描参数 | 频率、测试信号幅值、偏置电压等 |
| 扫描点 | 2 - 100'000 |
| 扫描分辨率 | 任意，起始值、停止值和扫描点数确定 |
| 显示参数 | ZX、ZY、Z、ZΘ、VX、VY、VR、VΘ、IX、IY、IR、IΘ、模型参数 1/2、频率、辅助输入 |
| 显示选项 | 单图、双图（如波特图）、多轨迹图 |
| 应用模式 | 阻抗、频率响应分析仪、3-omega 等 |
| 扫描模式 | 顺序、二进制、双向、反向 |
| 扫描步进模式 | 线性、对数 |
| 扫描速度 | 20 ms/pt, f > 10 kHz |
其他菜单和特点
| LabOne 工具集 | 数字视图、频谱分析仪、绘图仪、软件触发、示波器 |
| APIs | C、MATLAB、LabVIEW、Python、.Net |
| 模式 | 2-端子、4-端子 |
| 置信度指示器 | 抑制、补偿、满溢、下溢 |
| 输入范围控制 | 自动、阻抗、手动 |
| 测试信号幅值 | 自动、手动 |
| 带宽控制 | 自动、手动 |
| 等效电路模型 | Rp||Cp、Rs+Cs、Rs+Ls、G-B, D-Cs、Q-Cs、D-Ls、Q-Ls |
| DCR 测量 | 是 |
| 测试夹具兼容性 | 是 |

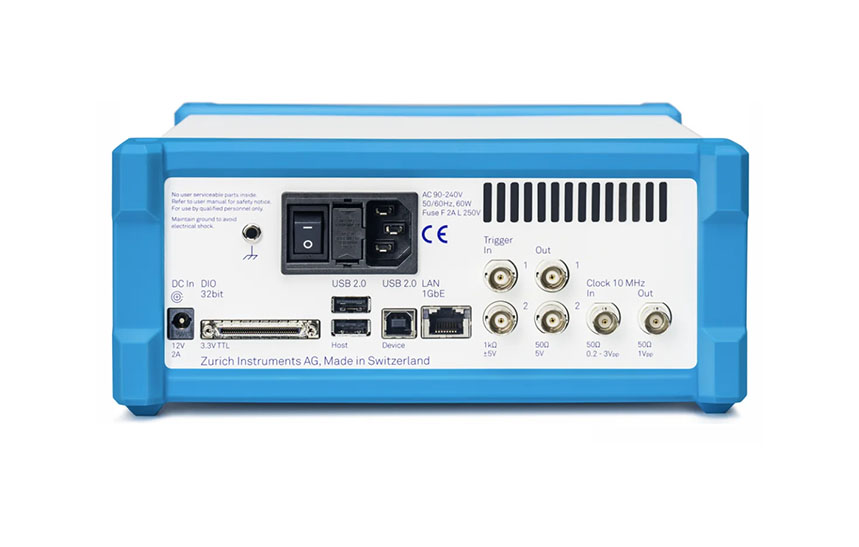

一般规格
| 尺寸 | 28.3 x 23.2 x 10.2 cm; 11.1 x 9.2 x 4 inch |
| 重量 | 3.8 kg; 8.4 lbs |
| 电源 | AC: 100 to 240 V; DC: 12 V, 2 A |
| PC接口 | USB 2.0, LAN 1GbE |
1 精度是在电路表征主要值下测得的。
