两个脉冲通道
5 ps 延迟分辨率
小于 100 ps 有效值抖动
可调振幅和偏移
延迟长达 1000 秒
可选 ±32 V 输出
标准 GPIB 接口

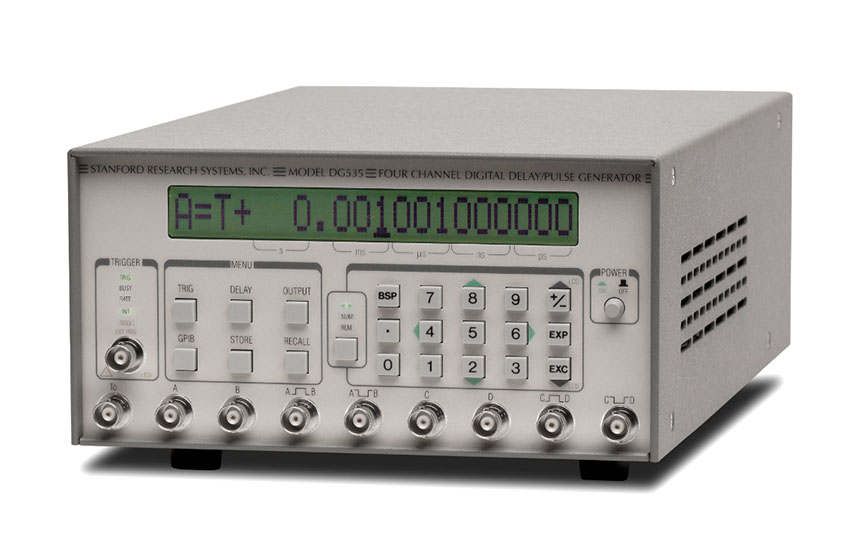

斯坦福数字延迟发生器 DG535 — 低抖动延迟发生器
DG535数据手册DG535 数字延迟发生器
DG535数字延迟和脉冲发生器提供四个精确定时的逻辑转换或两个独立的脉冲输出。所有通道的延迟分辨率均为5 ps，通道间抖动通常为50 ps。 前面板 BNC 输出为 3 Ω 或高阻抗负载提供 TTL、ECL、NIM 或可变电平（-4 至 +50 V）脉冲。高精度、低抖动和宽延迟范围使 DG535 成为激光计时系统、自动化测试和精密脉冲应用的理想选择。
延迟输出
有四个延迟输出通道：A、B、C 和 D。这些输出的逻辑转换可以从内部或外部触发延迟长达1000秒，增量为5 ps。T0脉冲标志着定时周期的开始，由触发信号产生。外部触发和T0脉冲之间的插入延迟约为85 ns。
每个通道的延迟可以“链接”到 T0 或任何其他延迟通道。例如，您可以将四个通道的延迟指定为：
A = T0 + 0.00125000
B = A + 0.00000005 C = T0 + 0.10000000
D =
C + 0.00100000
在这种情况下，当 A 延迟发生变化时，B 输出将随之移动。这很有用，例如，当 A 和 B 指定一个脉冲并且您希望脉冲宽度随着脉冲延迟的变化而保持不变时。无论如何指定延迟，每个延迟输出都将保持置位状态，直到所有延迟超时后的 800 ns。然后，延迟将变得不中断言，并且该装置将准备好开始新的计时周期。
脉冲输出
除了四个延迟输出外，还有四个脉冲输出通道：AB、-AB、CD 和 -CD。AB脉冲的前缘与A或B较早的前沿重合，AB的后缘与B或A较后者的前缘重合。例如，在前面的示例中，AB输出端出现50 ns脉冲，CD端出现1 ms脉冲。通过这种方式可以产生短至4 ns（FWHM）的脉冲。互补输出（-AB 和 -CD）提供具有相同时序和反转幅度的脉冲。
输出幅度控制
每个延迟和脉冲输出具有可独立调节的失调和幅度，可在-3 V至4 V之间设置，分辨率为10 mV。每个输出的最大转换限制为4 V。此外，您还可以为每个输出单独选择 50 Ω或高阻抗端接。还可以选择与标准逻辑族相对应的预设电平。TTL、NIM 和 ECL 级别都可以通过一次按键进行选择。
触发
DG535 可在 1 mHz 至 1 MHz 范围内内部触发，频率分辨率为 535 位数。还支持外部、单触发和突发模式触发器。对于电源控制应用，DG<> 可以同步到交流线路。可选的触发抑制输入允许您启用或禁用使用 TTL 输入信号触发。
±32 V 输出
对于需要更高电压的应用，可提供后面板高压 （±32 V） 选项。此选项提供五个后面板 BNC，在前面板 T1、A、B、C 和 D 输出的转换时间内输出 0 μs 脉冲。高压选项不会影响前面板输出的功能或时序。后面板输出的幅度约为相应前面板输出的 8×输出设计用于驱动 50 Ω负载。由于这些输出只能驱动0.8 mA的平均电流，因此对电缆电容进行充电和放电可能是使用它们时要考虑的最重要的电流限制因素（假设高阻抗负载）。在这种情况下，平均电流为：I = 2Vtf/Z，其中V是脉冲步长，t是电缆的时间长度（RG-5为每米58 ns），f是脉冲重复率，Z是电缆的特性阻抗（RG-50为58 Ω）。
内部或外部时基
内部和外部基准均可用作DG535的时基。内部时基可以是标准的25 ppm晶体振荡器时基，也可以是可选的1 ppm温度补偿晶体振荡器（TCXO）。内部时基在后面板 BNC 上以 1 Vpp 方波形式提供。该输出能够驱动 50 Ω 负载，并可用于为其他延迟发生器提供主时基。任何幅度为 10 Vpp 的外部 0.1 MHz 参考信号也可用作外部时基。
快速上升和下降时间模块
外部直插式模块可将 DG535 输出的上升或下降时间缩短至 100 ps。这些模块使用步进恢复二极管来加快上升时间（选件 SRD1）或下降时间（选件 O4B）。偏置三通（选件 O4C）允许这些模块与可选的后面板输出一起使用，以产生高达 15 V 的步进。对于小于 2.0 V 的阶跃幅度，快速转换时间单元应直接连接到 DG535 的前面板。
易于使用，易于编程
所有仪器功能都可以通过简单、直观、基于菜单的界面进行访问。可以使用数字键盘以定点或指数表示法输入延迟，也可以使用光标键选择和更改单个数字。背光 20 个字符的 LCD 显示屏可在所有照明条件下轻松查看延迟设置。
DG535标配GPIB（IEEE-488）接口。所有仪器功能都可以通过界面查询和设置。您甚至可以在前面板LCD显示屏上显示DG535通过接口接收的字符。这在调试向仪器发送命令的程序时非常有用。
