<-100 dBc 失真（至 20 kHz）
正弦波、方波、白噪声和粉红噪声
20 μVpp 至 40 Vpp 输出范围
线性和对数扫描
25 ppm 频率精度
10 MHz 基准输入
平衡和非平衡输出
RS-232 和 GPIB
斯坦福函数发生器 DS360 — 200 kHz 低失真发生器
DS360数据手册DS360 低失真函数发生器
低失真模拟信号源的性能和直接数字频率合成（DDS）的精度在DS360中得到了结合。DS0的总谐波失真（THD）小于001.25%，频率精度为360 ppm，具有扫描和突发等多种特性，是音频应用的理想来源。
超低失真 |
与传统的RC振荡器不同，DS360采用数字信号处理和精密20位数模转换器，在音频频率范围内提供优于-100 dB的失真。DS360采用DDS架构，具有现代合成函数发生器的特性和灵活性。精心的屏蔽和电路板布局将输出噪声降至最低，使DS360成为音频研发、制造和自动化测试的首选仪器。
频率稳定性
低失真模拟源具有令人印象深刻的THD规格，但频率精度和分辨率较差。DS360在整个频率范围内提供0.0025%的频率精度。它具有 6 mHz 至 1 kHz 的 200 位频率分辨率和稳定的 25 ppm 频率稳定性。您实际上可以从前面板拨入 123，456 Hz，并让它有意义！
波形
DS360 THD+N 与频率的关系 |
DS360产生干净的正弦波和方波，以及用于IMD测试的双音信号。双音信号定义为两个正弦波，或正弦波和方波。两个波的频率和幅度都是独立设置的，允许生成标准的双音格式，如 SMPTE、DIM 和 CCIF。除标准波形外，DS360还输出白噪声、粉红噪声和带限白噪声。
音频输出
所有功能和参数都可以使用前面板键盘和旋钮轻松设置。可以选择多种振幅单位，包括Vrms，Vpp，dBV，dBm和dBrel。前面板输出包括 XLR、BNC 和双香蕉插孔，确保与任何系统兼容。输出可配置为平衡或非平衡，幅度为 20.0 μVpp 至 80.0 Vpp（平衡）和 10.0 μVpp 至 40.0 Vpp（非平衡）。还提供机箱接地和输出通用香蕉插孔。
扫描和连拍
与单频模拟源不同，DS360在整个频率范围内产生低失真频率扫描。线性和对数扫描设置在 10 mHz 和 200 kHz 之间，扫描时间在 0.3 ms 和 100 s 之间。扫描可以是单次扫描或重复扫描，仪器可以上下扫描频率。DS360在频率扫描期间提供出色的幅度平坦度（0 kHz时为5.20%），并具有TTL电平扫描标记输出，用于同步外部设备。
DS360还可以产生正弦波和方波的音调突发。ON周期数、重复频率和OFF幅度水平都可以调整。扫描和突发可以从内部速率发生器或外部触发触发，也可以从外部选通。

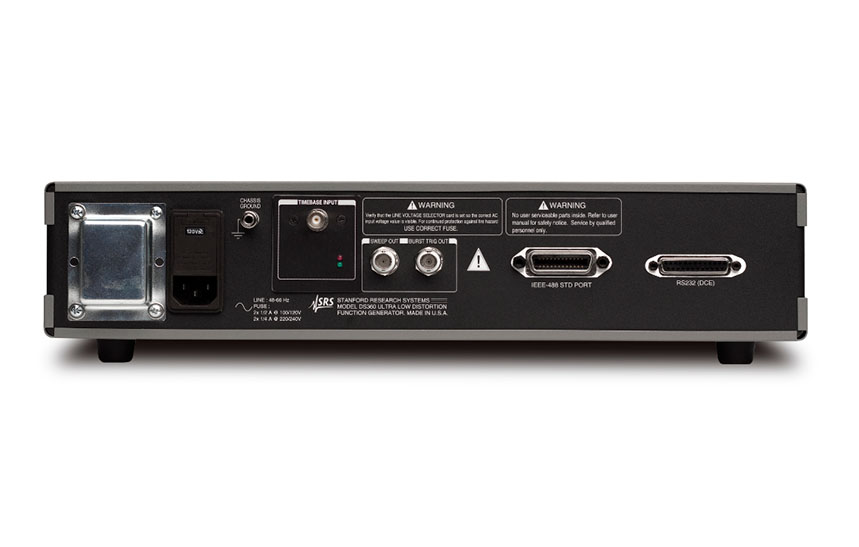

计算机控制
DS360 专为台式使用和自动化测试而设计。DS488具有标准的IEEE-2.232（GPIB）和RS-360接口，完全可通过计算机编程，这在低失真信号源中很少见。所有仪器功能都可以通过计算机界面进行控制或查询。
|
DS360规格 |
|
|
正弦 |
|
| 谐波失真 | （1 Vrms unbal.， 2 Vrms bal.） |
| （<5 千赫） | -110 分贝（典型值），-106 分贝（最大值） |
| （5 至 20 kHz） | -104 分贝（典型值），-98 分贝（最大值） |
| （20 至 40 kHz） | -100 分贝（典型值），-96 分贝（最大值） |
| （40 至 100 kHz） | -90 分贝（典型值），-85 分贝（最大值） |
| （100 至 200 kHz） | -76 分贝（典型值），-68 分贝（最大值） |
| 谐波失真 | (10 Vrms unbal.， 20 Vrms bal.） |
| （<5.0 千赫） | -109 分贝（典型值），-105 分贝（最大值） |
| （5 至 20 kHz） | -103 分贝（典型值），-98 分贝（最大值） |
| （20 至 40 kHz） | -98 分贝（典型值），-93 分贝（最大值） |
| （40 至 100 kHz） | -88 分贝（典型值），-83 分贝（最大值） |
| （100 至 200 kHz） | -76 分贝（典型值），-68 分贝（最大值） |
|
广场 |
|
| 频率范围 | 0.01 赫兹至 200 千赫 |
| 上升时间 | 1.3 微秒 |
| 偶次谐波 | < -60 dBc（至 20 kHz） |
|
白噪声 |
|
| 带宽 | 直流至 200 kHz |
| 平整 度 | <1.0 分贝，1 赫兹至 100 千赫 |
| 波峰因数 | 11分贝 |
|
粉红噪声 |
|
| 带宽 | 10 赫兹至 200 千赫 |
| 平整 度 | < 3.0 dB，20 Hz 至 20 kHz（使用 1/3 倍频程分析测量） |
| 波峰因数 | 12分贝 |
|
带宽受限噪声 |
|
| 带宽 | 100赫兹， 200赫兹， 400赫兹， 800赫兹， 1.6千赫， 3.2千赫， 6.4千赫， 12.8千赫， 25.6千赫， 51.2千赫， 102.4千赫 |
| 中心频率 | 0 Hz 至 200.0 kHz（200 Hz 增量） |
| 平整度（带内） | <1.0分贝 |
| 波峰因数 | |
| 基带 | 12 dB（0 Hz 中心频率） |
| 非基带 | 15分贝 |
|
双音 |
|
| 类型 | 正弦正弦、正弦平方 |
| 正弦频率 | 0.01 赫兹至 200 千赫 |
| 方形频率 | 0.1 赫兹至 5 千赫 |
| 方形分辨率 | 2 位数字 |
| SFDR | >90分贝 |
|
正弦波或方波突发 |
|
| 循环 | 1/2， 1 至 65534 次循环 |
| 重复率 | 1 至 65535 次循环 |
| 触发 | 内部、外部、单次、外部门控 |
| 离级 | 0.0 % 至 100.0 % （水平） |
| 关闭分辨率 | 0.1 % |
| 最大关断衰减 | -90 分贝 （1 千赫） -70 分贝 （10 千赫） -50 分贝 （100 千赫） |
|
白噪声或粉红噪声突发 |
|
| 准时 | 10 μs 至 599.9 s |
| 重复时间 | 20 μs 至 600 s |
| 触发 | 内部、外部、单次、外部门控 |
| 离级 | 0.0 % 至 100.0 % （水平） |
| 分辨率 | 0.1 % |
|
正弦或平方扫描 |
|
| 类型 | 线性或对数 |
| 范围 | 0.01 赫兹至 200.000 千赫 |
| 率 | 0.1 赫兹至 3.1 千赫 |
| 分辨率 | 2 位数字 |
| 平整 度 | ±0.1分贝 （1%） |
|
频率 |
|
| 分辨率 | 6 位或 10 mHz（以较大者为准） |
| 准确性 | 25 ppm （0.0025 %） + 4 mHz（20 °C 至 40 °C） |
|
波幅 |
|
| 不平衡输出 | 5.0 μVpp 至 14.4 Vpp（50 Ω负载） 5.0 μVpp 至 20.0 Vpp（600 Ω负载） 10.0 μVpp 至 40.0 Vpp（高阻负载） |
| 平衡输出 | 10 μVpp 至 28.8 Vpp（50 Ω负载） 10 μVpp 至 28.8 Vpp（150 Ω负载） 10 μVpp 至 40.0 Vpp（600 Ω负载） 20 μVpp 至 80.0 Vpp（高阻负载） |
| 分辨率 | 4 位或 1 μV，以较大者为准（Vpp 或 Vrms），0.1 dB（dBm 或 dBV） |
| 准确性 | |
| 正弦波、方波、2 音 | ±0.1分贝 （1%） |
| 白噪声 | ±0.175分贝 （2%） |
| 粉红噪声 | ±0.35分贝 （4%） |
|
宽带噪声 |
|
| 1 kHz正弦波至高阻抗负载（>1 kΩ） | |
| <12.6 毫伏 12.6 毫伏 至 126 毫伏 126 毫伏 至 1.26 伏 1.26 伏/伏 至 10 伏 10 伏 至 40 伏 |
<4 nV/√Hz <7.5 nV/√Hz <15 nV/√Hz <100 nV/√Hz <500 nV/√Hz |
|
抵消 |
|
| 不平衡输出 | 0 至 ±7.4 VDC（50 Ω 负载） 0 至 ±10.0 VDC（600 Ω 负载） 0 至 ±20.0 VDC（高阻负载） |
| 平衡输出 | 不活动 |
| 分辨率 | 3 位数字 |
| 准确性 | （粉红噪声除外） 1 % ± 25 mV （Vp+失调 > 0.63 V） 1 % ± 2.5 mV （0.63 V > Vp+失调 > 0.063 V） 1 % ± 250 μV （63 mV > Vp+失调 > 6.3 mV） 1 % ± 50 μV （Vp+失调 < 6.3 mV） （粉红噪声） 1 % ± 200 mV （Vp+失调 > 0.63 V） 1 % ± 20 mV （0.63 V > Vp+失调 > 0.063 V） 1 % ± 2 mV （63 mV > Vp+失调 > 6.3 mV） 1 % ± 200 μV（Vp+失调< 6.3 mV） |
|
输出 |
|
| 配置 | 平衡和不平衡 |
| 连接 | 浮动 BNC、香蕉插头和 XLR 插孔 |
| 源阻抗 | |
| 平衡 | 50 Ω ± 3 % 150 Ω± 2 % 600 Ω ± 1 % 高阻 （50 Ω ± 3 %） |
| 失衡 | 50 Ω ± 3 % 600 Ω ± 1 % 高阻 （25 Ω ± 1 Ω） |
| 浮动电压 | ±40 VDC（最大） |
|
10 MHz 基准输入（选项 03） |
|
| 要求 | 正弦波或 TTL，0.4 至 7 Vpp，10 MHz ± 50 ppm |
| 稳定性 | |
| 内部 | ±25 页/分钟 |
| 外部 | 与外部参考的稳定性相同） |
| 指标 | 检测到外部基准，锁定 |
|
其他输出 |
|
| 同步 | TTL电平（与输出的频率和相位相同） |
| 爆发 | TTL 脉冲标记突发（导通时间时 TTL 高） |
| 触发/门输入 | TTL 脉冲开始扫描或突发 TTL 高电平激活门控突发 |
| 扫 | TTL 脉冲标记扫描开始 |
|
常规 |
|
| 计算机接口 | GPIB 和 RS-232。可以控制所有仪器功能。 |
| 大小 | 17“ × 3.5” × 16.25“ （WHL） |
| 重量 | 17磅 |
| 权力 | 50 瓦，100/120/220/240 伏交流电，50/60 赫兹 |
| 保证 | 一年的零件和人工材料和工艺缺陷 |
