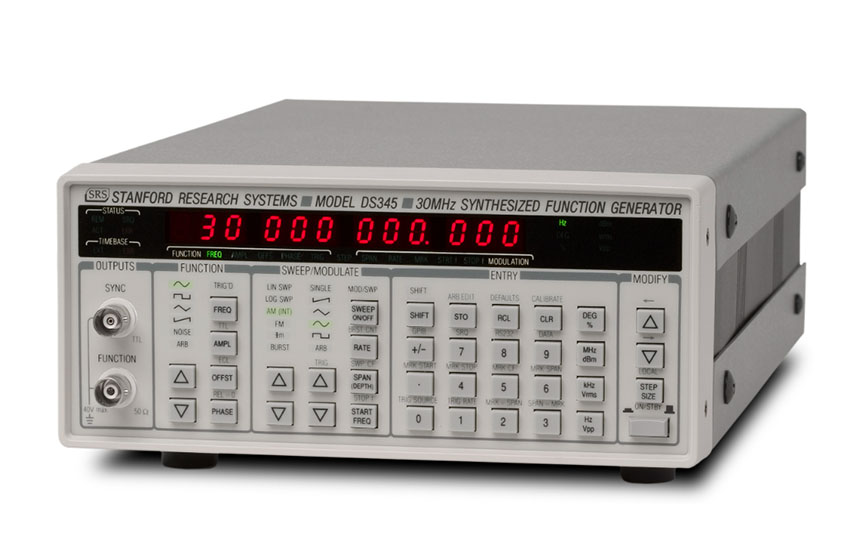

斯坦福函数发生器 DS345 — 30 MHz 函数/ARB 发生器

技术资料下载：DS345数据手册                    DS345使用手册

DS345 函数/套利发生器

DS345函数发生器是一款全功能30 MHz合成函数发生器，采用创新的直接数字频率合成（DDS）架构。它生成许多具有出色频率分辨率 （1 μHz） 的标准波形，并具有多种调制功能，包括 AM、FM、突发、PM 和频率扫描。它还以 40 M 采样/秒的快速更新速率生成任意波形。

功能和输出

DS345产生频率高达30.2 MHz的正弦波和方波，以及高达100 kHz的三角波和斜坡波形。所有功能的频率分辨率均为1 μHz。除标准波形外，该单元还提供宽带（10 MHz）白噪声源。

功能输出和 TTL SYNC 输出均可通过浮动前面板 BNC 连接器获得。两个输出均具有 50 Ω 的输出阻抗，相对于接地可浮动至 ±40 V。所有功能输出的幅度可在 10 mVpp 至 10 Vpp 范围内以 3 位分辨率调节，并可以 Vp、Vpp、Vrms 或 dBm 显示。此外，还可以选择标准TTL和ECL输出电平。

后面板上提供了其他有用的连接器。触发输入用于触发任意波形、调制模式、扫描和突发，而提供 TTL 触发输出以允许外部设备与扫描和突发同步。扫描输出产生0 V至10 V斜坡，与频率扫描同步。扫描标记输出允许在示波器上突出显示频率扫描的指定部分。

10 MHz后面板输入允许DS345同步至外部时基。10 MHz后面板输出允许多个DS345锁相。

调幅

调制

DS345函数发生器提供多种调制选项。它包含一个内部调制发生器，可以调制除噪声以外的任何标准波形。调制波形可以是正弦波、方波、三角波、斜坡波形或任意波形。可以选择 1 mHz 至 10 kHz 的调制速率。

调制发生器可以提供幅度调制 （AM）、频率调制 （FM） 和相位调制 （PM）。使用AM时，可以选择±100%的调制深度，分辨率为1%。调制的负值对应于双边带抑制载波（DSBSC）调制。FM 跨度可以选择 1 μHz 分辨率，相位调制可在 0° 和 7200° 之间设置，分辨率为 0.001°。

外部幅度调制

除内部调制发生器外，输出波形还可以通过施加到后面板AM输入的外部信号进行幅度调制。此输入始终处于活动状态，即使其他调制类型已打开也是如此。

突发模式

突发调制

您可以生成除噪声之外的任何输出功能的音突发。在突发模式下，DS345在收到触发后将输出精确数量的完整波形周期。通过调整相位，您可以控制突发在波形中的开始位置。使用突发模式时，正弦波和方波的最大频率为1 MHz，而三角波和斜坡限制为100 kHz。突发模式可用于任何频率的任意波形。

频率扫描

DS345函数发生器可以对其任何功能输出进行频率扫描（噪声除外）。您可以使用线性或对数扫描来放大或减少频率扫描。与传统的函数发生器不同，在扫描某些频率时没有恼人的不连续性或频段切换伪影。DS345的DDS架构固有地允许它在整个频率范围内执行平滑的相位连续扫描。

调频

可以指定两个扫描标记频率。当扫描越过任一标记频率时，将在后面板 MARKER 输出处生成 TTL 转换，以允许外部设备同步。

任意波形

DS345不仅仅是一个函数发生器。它也是一个功能齐全的任意波形发生器。输出波形具有 12 位垂直分辨率，可以高达 40 M 采样/秒的速率回放。
