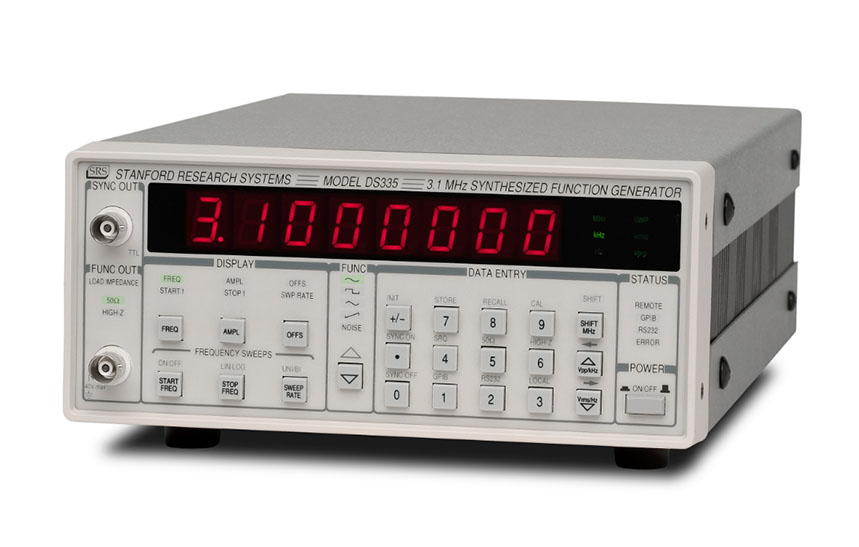

DS335 函数发生器
DS335是一款简单、低成本、3 MHz函数发生器，设计用于一般台式或ATE应用。DS335基于直接数字频率合成（DDS）架构，具有该价位的函数发生器通常没有的功能。

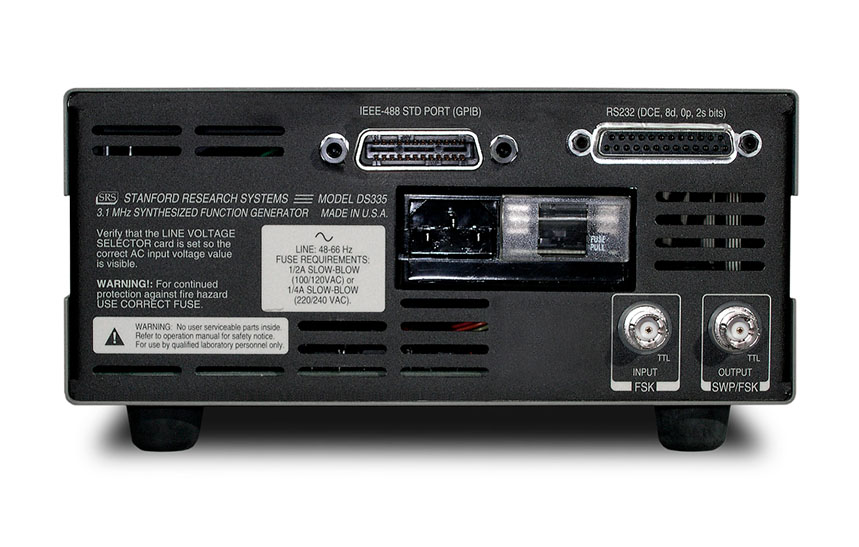

基本功能包括高达 3.1 MHz 的正弦波和方波，以及高达 10 kHz 的斜坡和三角波。该器件还提供3.5 MHz高斯白噪声发生器。所有功能都可以在整个频率范围内以相位连续的方式对数或线性扫描。后面板SWEEP 输出标记扫描的开始，以允许外部设备同步。可以选择单向和双向扫描。
内部和外部FSK模式允许输出频率在两个预设值之间快速切换。切换以高达 50 kHz 的固定内部速率完成，或通过后面板输入从外部完成。
输出具有DDS固有的低相位噪声。宽带放大器保持良好的脉冲响应并提供低失真。结果是输出能够将 10 Vpp 驱动到 50 Ω负载，或 20 Vpp 驱动到高阻抗负载。
GPIB和RS-232接口均可通过外部计算机提供完全控制。所有仪器功能均可通过计算机界面进行设置和读取。
|
DS335规格参数 |
||
| 频率范围 | 最大频率 | 分辨率 |
| 正弦 | 3.1兆赫 | 1 微赫兹 |
| 广场 | 3.1兆赫 | 1 微赫兹 |
| 坡道 | 10千赫 | 1 微赫兹 |
| 三角形 | 10千赫 | 1 微赫兹 |
| 噪声 | 3.5兆赫 | （高斯加权） |
|
波幅 |
||
| 范围 | 50 毫伏至 10 伏/伏（50 Ω），100 毫伏至 20 伏平（高阻） | |
| 分辨率 | 3 位（直流偏移 = 0V） | |
| 抵消 | ±5 伏直流（50 Ω），±10 伏直流（高阻） | |
| 偏移分辨率 | 3 位数字 | |
| 准确性 | 0.1 dB（正弦输出） | |
|
正弦波 |
||
| 杂散响应 | <-65 dBc 至 1 MHz， -55 dBc 至 3.1 MHz |
|
| 谐波失真 | ||
| 直流至 100 kHz | <-60分贝 | |
| 100 kHz 至 1 MHz | <-50分贝 | |
| 1兆赫至 3兆赫 | <-40分贝 | |
| 相位噪声 | <-60 dBc（以载波为中心的 30 kHz 频段） | |
|
方波 |
||
| 上升/下降时间 | <15 ns ± 5 ns（10 % 至 90 %） | |
| 不对称 | <3 ns + 1 % 周期 | |
| 过头 | <5 % （满量程输出） | |
|
坡道和三角形 |
||
| 上升/下降时间 | 100 纳秒 | |
| 线性 | 满量程的±0.1% | |
| 稳定时间 | 200 ns（最终值的0.5%） | |
|
FSK 调制 |
||
| 模式 | 内部、外部 | |
| 最大速率 | 50 kHz，内部 | |
| 外部 FSK | TTL 输入，1 MHz（最大值） | |
|
席卷 |
||
| 类型 | 线性和对数 （相位连续） |
|
| 跨度 | 线性（全频率范围）， 对数（6个十倍频程） |
|
| 扫描率 | 0.01 赫兹至 1 千赫 | |
|
时基精度 |
||
| 标准 | ±5 ppm（20 °C 至 30 °C） | |
| 自选 | TCXO，2 ppm 稳定性，2 ppm 老化（20 °C 至 50 °C） | |
