美国力科LeCroy 7100A数字示波器 带宽1GHz

技术资料下载：7100A数字示波器数据手册

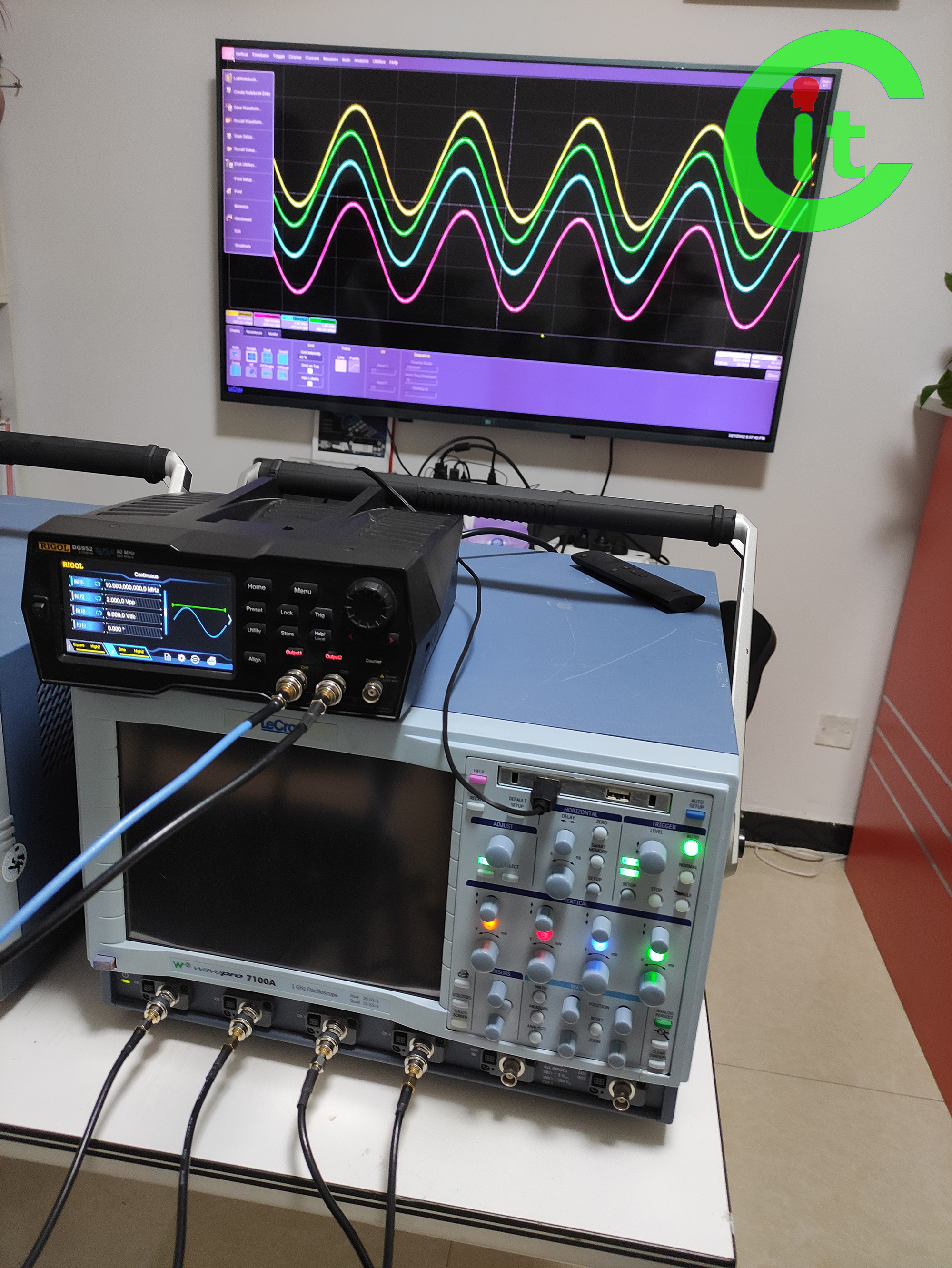

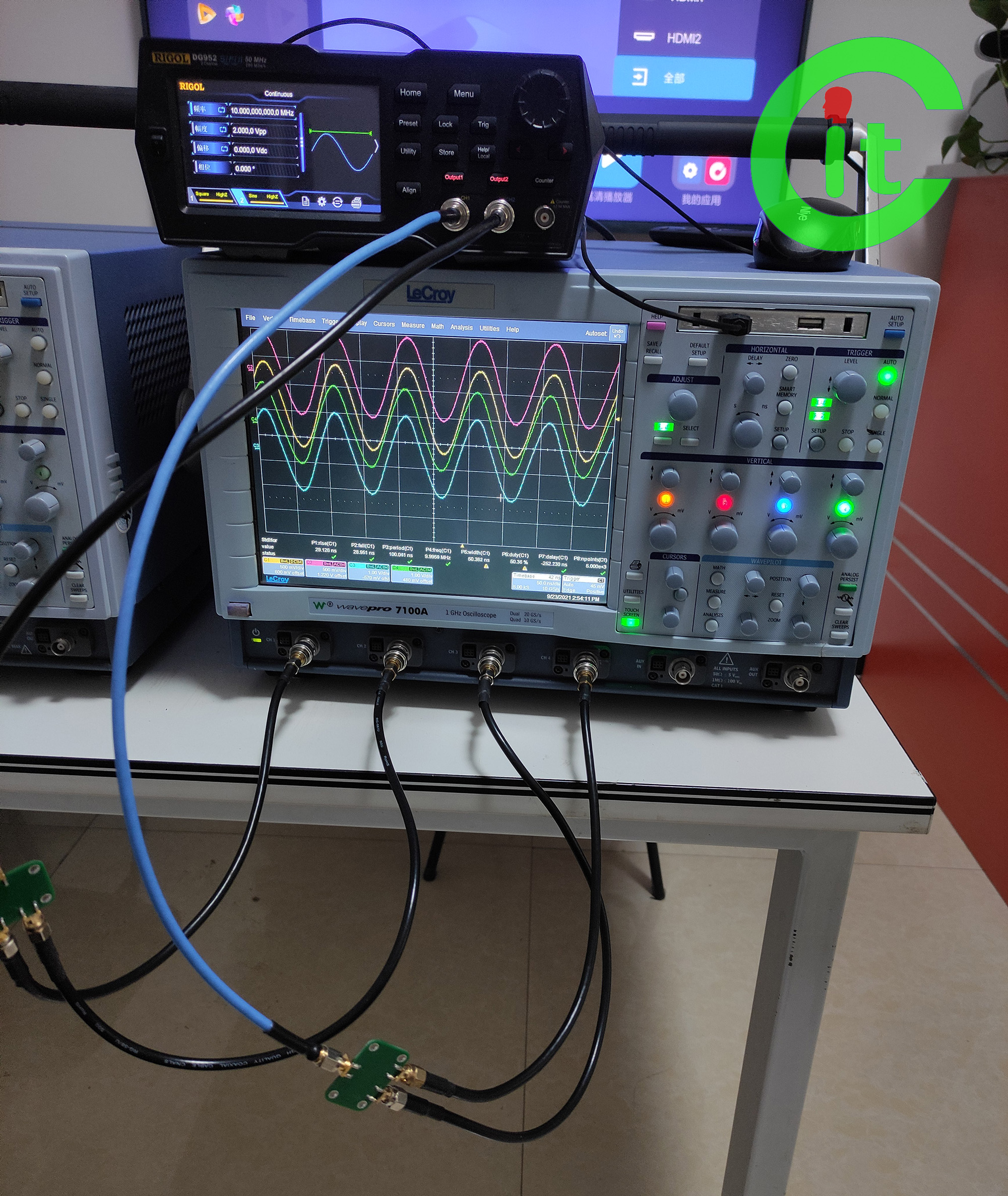

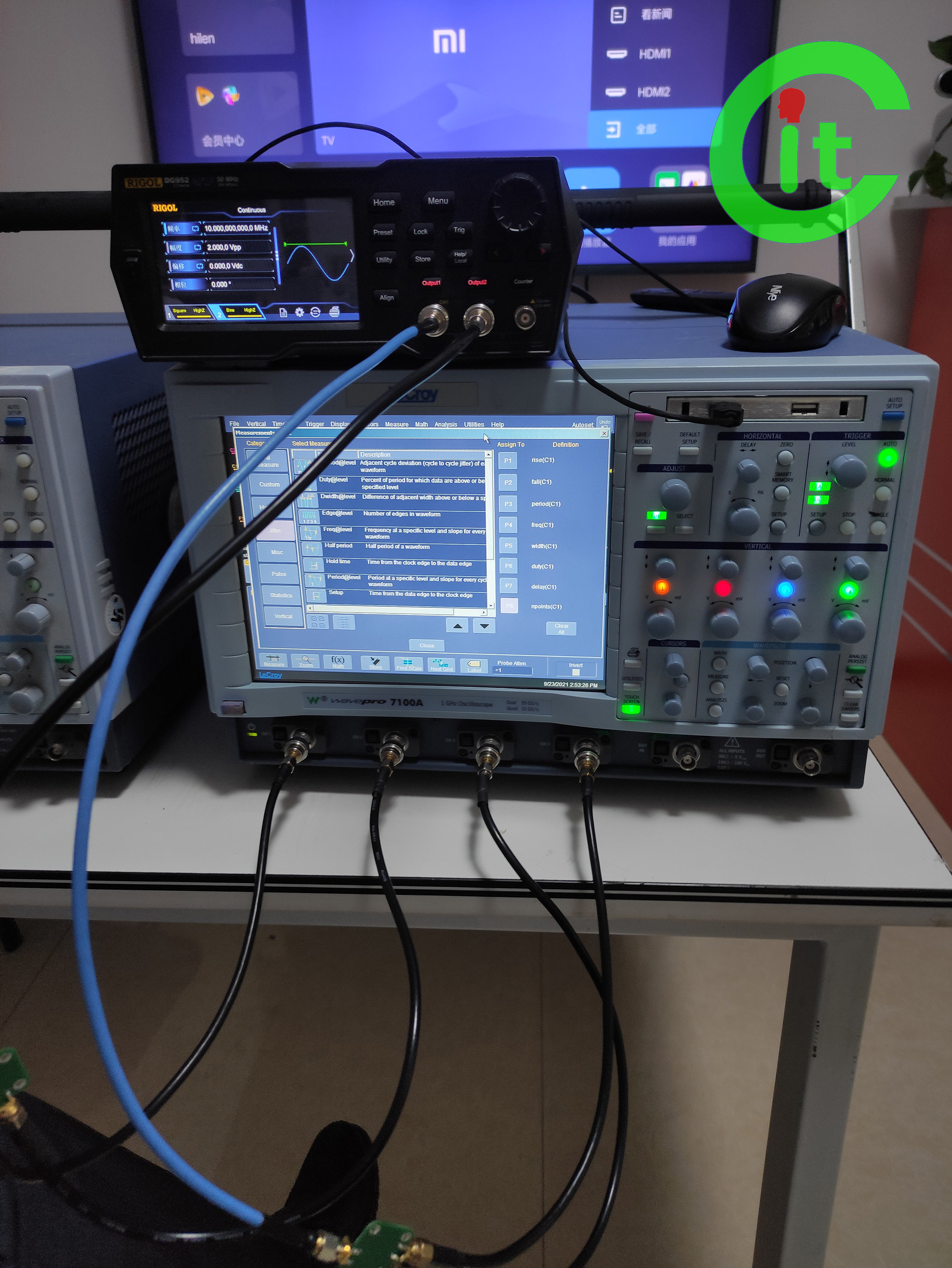

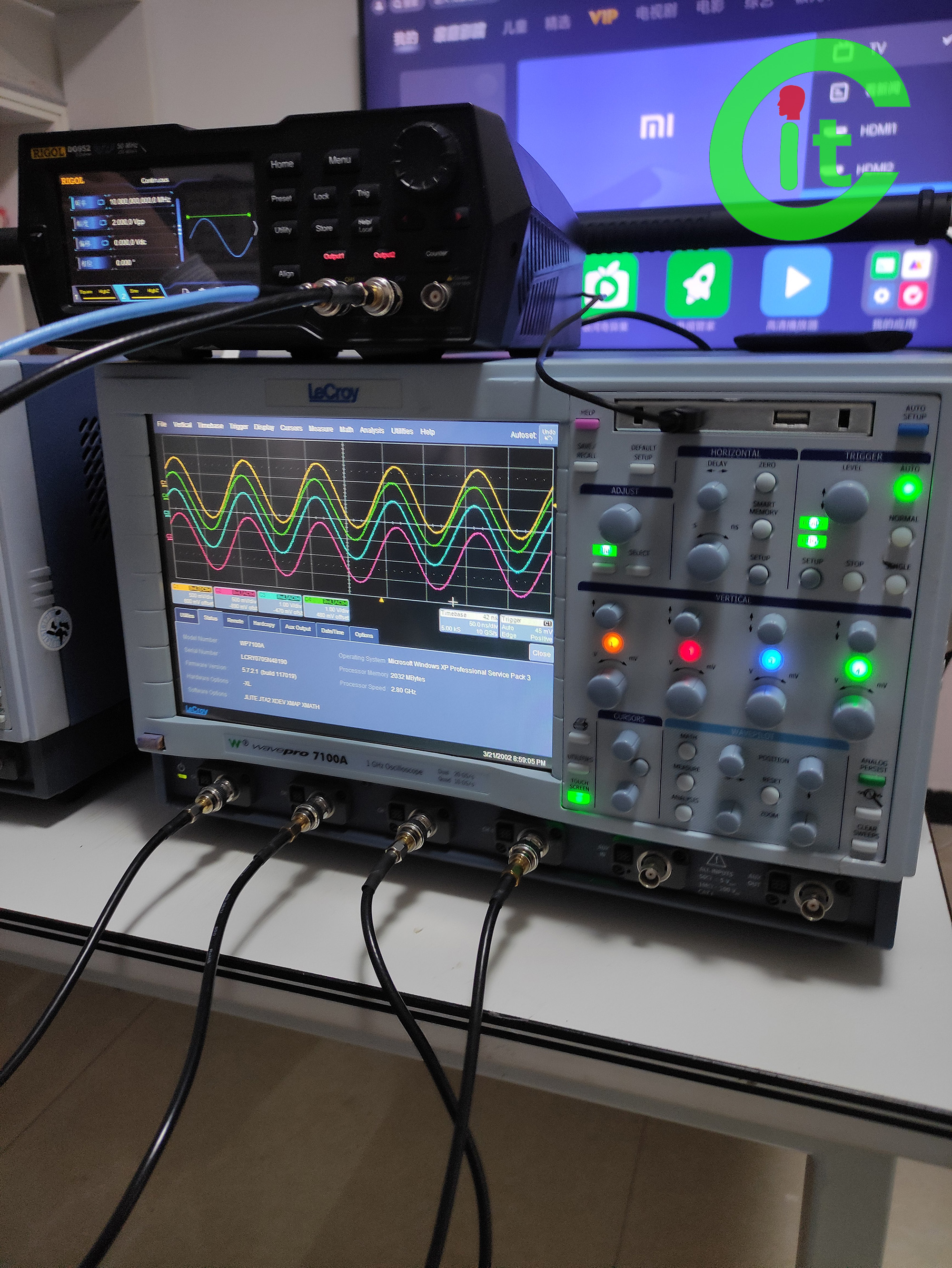

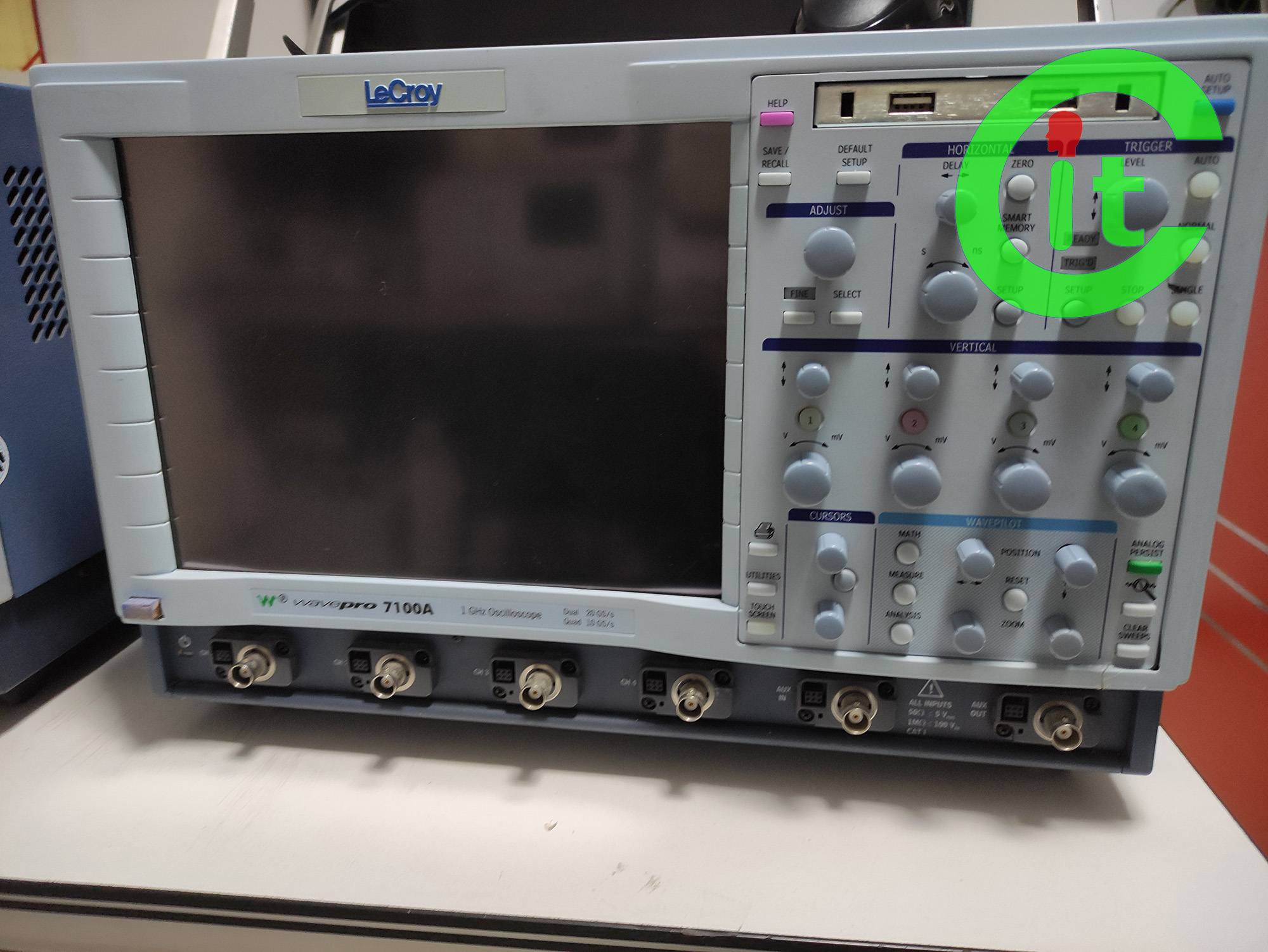

美国力科LeCroy7100A数字示波器

带宽: 1GHz.

上升时间(典型值): 225ps.

通道数量: 4.

标配内存长度: 2 M样点/通道 .

zui大记录长度: 48 M样点/2通道 - 24 M样点/通道.

zui大取样速率(通道数量): 20 GS/s (2通道).

重复取样(RIS)速率: 200 GS/s.

显示器: 彩色10.4英寸平板TFT-LCD，带有高清触摸屏.

单次取样速率: 10 GS/s.

分析工具: 测量和数学运算成套工具, 小直方图, 参数数学运算, 用户定制.

单次取样速率: 20 GS/s (2通道) - 10 GS/s (4通道).

高级显示: 模拟和颜色等级余辉.

用户接口: 前面板旋钮/按钮或触摸面板或鼠标.

网络连接: 100BaseT.

带宽限制: 25 MHz; 200 MHz.

输入阻抗: 50欧姆 +/-1.50%; 1兆欧 +/-1.25%.

输入耦合: DC 50欧姆; 1兆欧上为DC, AC, Gnd.

垂直分辨率: 8位; 在采用增强分辨率(ERES)时达到11位.

灵敏度 (mv - V):1兆欧: 2 mV - 2 V/div; 50欧姆: 2 mV - 1 V/div.

抖动本底噪声: 1 ps RMS.

触发器和内插器抖动: <3 ps RMS典型值.

zui大输入电压: 50欧姆: 5VRMS; 1兆欧: 100VMAX (DC-10kHz)

美国力科Wave Pro 7100A数字示波器的用途：由电子管放大器、扫描振荡器、阴极射线管等组成。将电压加在电极板上，极板间形成相应的变化电场，使进入这变化电场的电子运动情况相应地随时间变化，zui后把电子运动的轨迹用荧光屏显示出来。被测信号经过探头和前端放大器以及归一化后转换成ADC可以接受的电压范围，采样保持电路按固定的采样率将信号分割成一个个独立的采样电平，ADC将这些电平转化为数字的采样点，这些数字的采样点保存在采集存储器里送显示和测量分析。 具有带宽、采样率、量化误差、存储深度、通道叠加、插值算法、触发、特别工作模式、显示功能、测量功能、直方图、FFT、抖动追踪和归档功能。 除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。 它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等。 针对各种复杂波形的测量，其针对数字通讯信号GSM，CDMA，PHS的测试，有效解决了复杂波形的功率和幅度测量问题，大幅度提升了仪表可用性和可靠性。 还能准确的捕获、测量和显示信号；集成硬件和软件结构，缩短测量时间，提供洞察力。满怀信心的查看、调试、验证或检查标准性；应用深入的调试和分析工具箱，以数字方式和可视方式提取实用信息。通过量身定制扩展工程师的能力。
