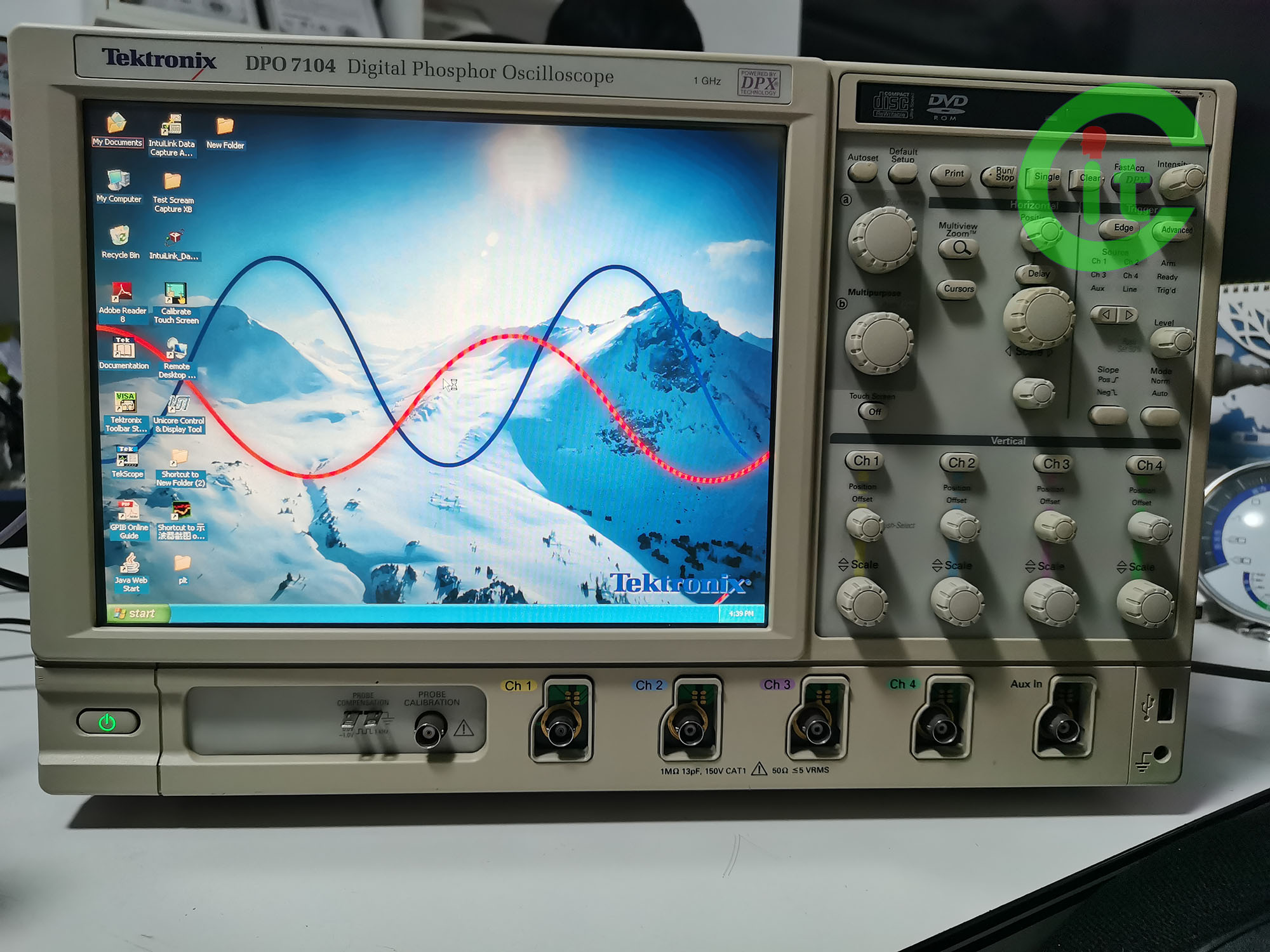

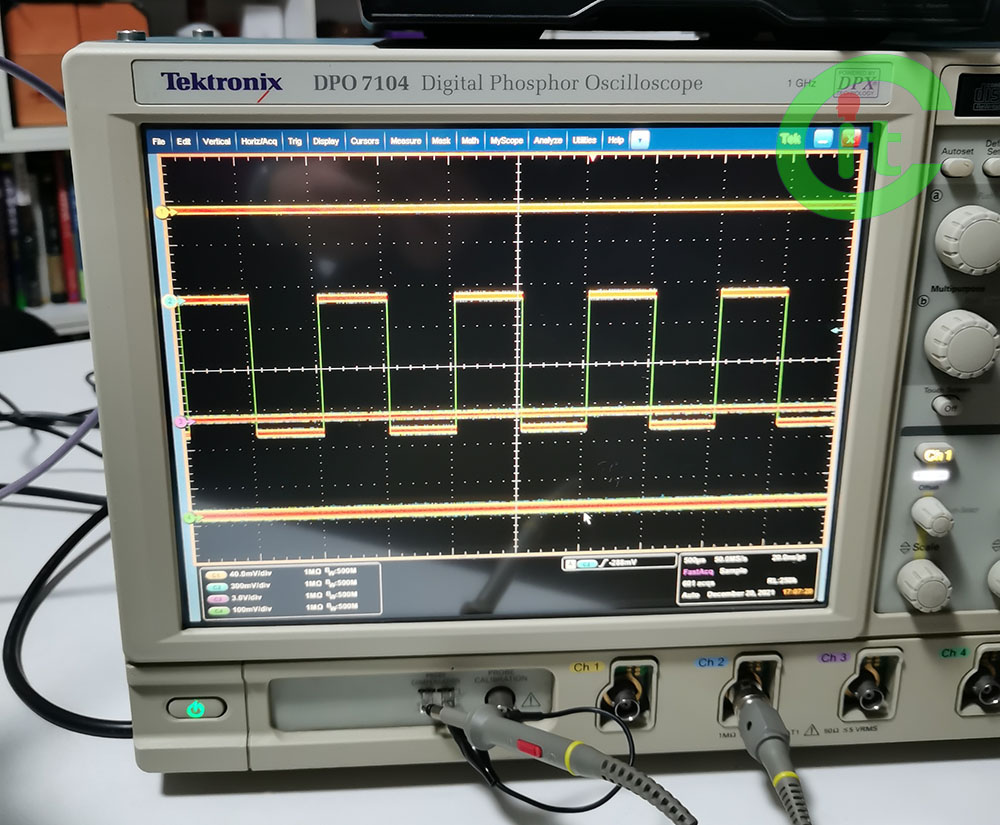

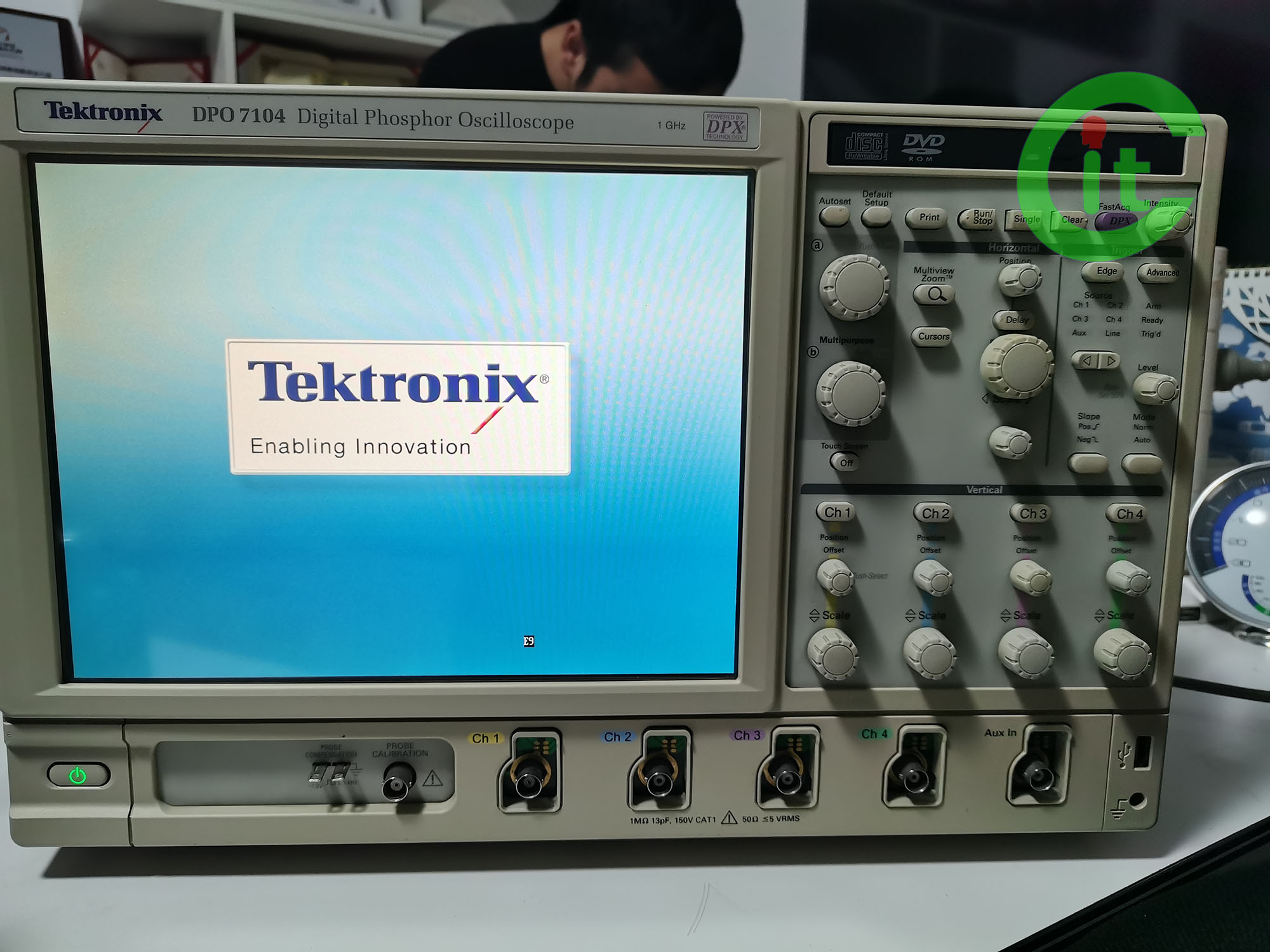

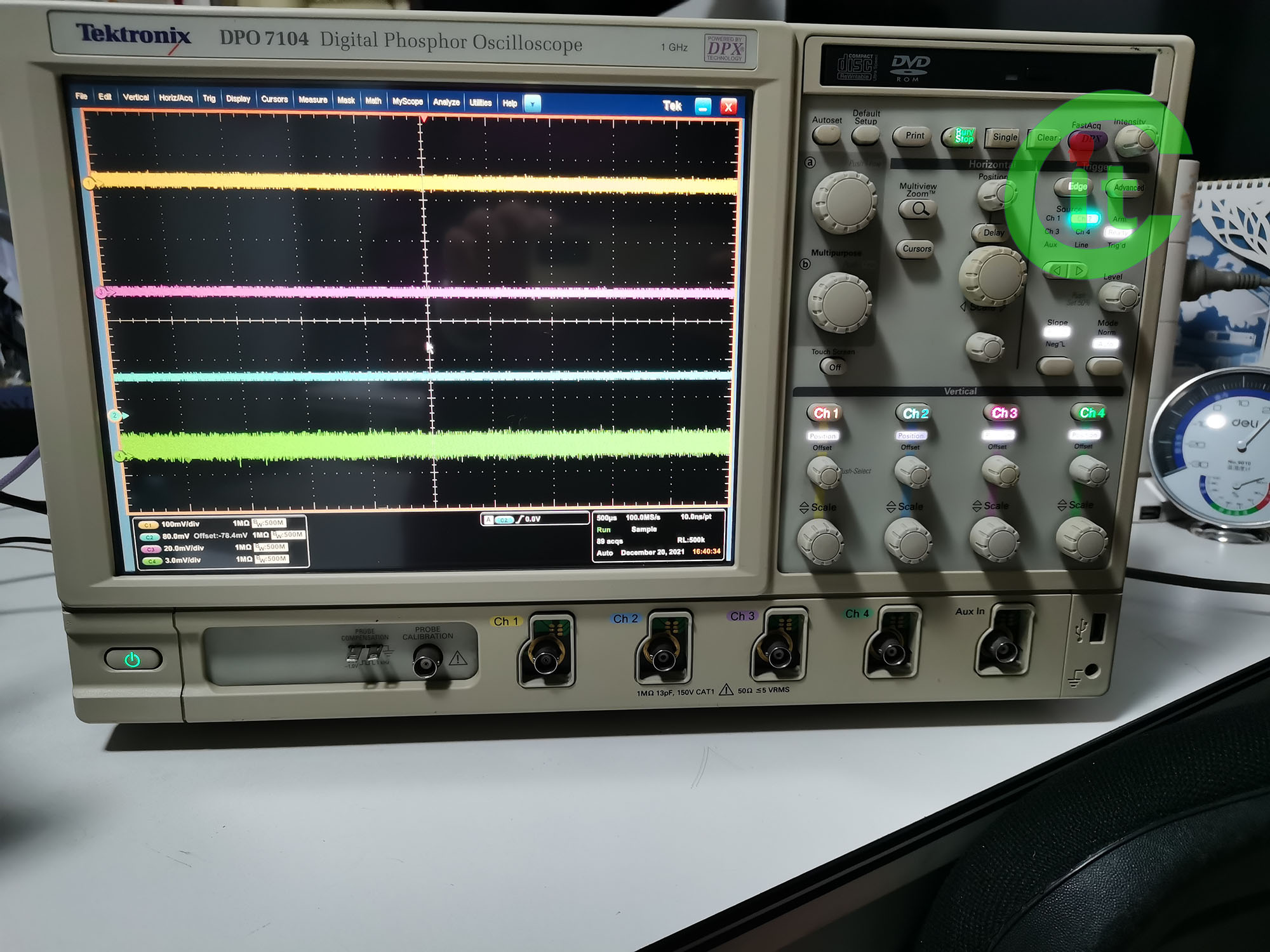

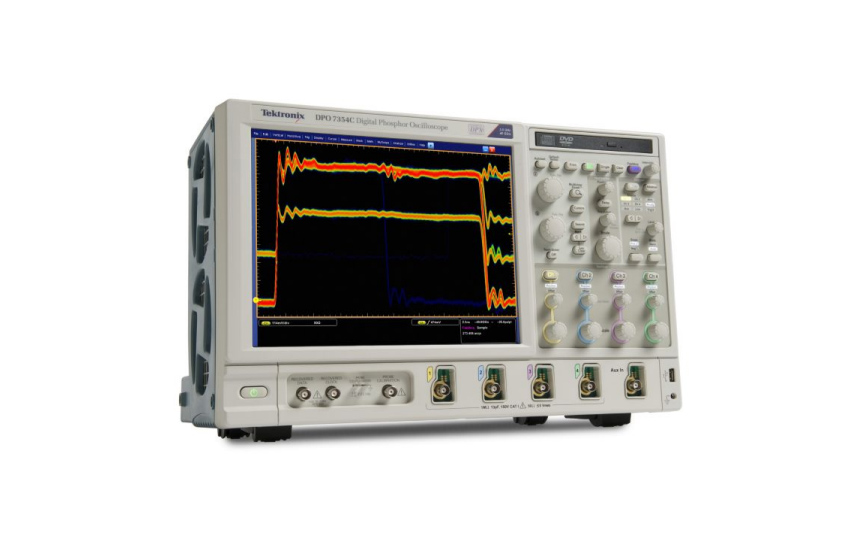

泰克Tektronix DPO7104 数字存储示波器 带宽1GHz

技术资料下载：DPO7104数据手册

3.5 GHz带宽模型用于串行和数字应用

适用于所有应用的2.5 GHz、1 GHz和500 MHz带宽模型

高达40 GS/s的实时采样率在一个通道和所有四频道均为10 GS/s

可达400兆采样记录长度与MultiView Zoom™功能

快速导航

最大波形捕获速率250wfms /s

用户可选择的带宽限制滤波器更好的低频测量精度

MyScope®自定义窗口和鼠标右键单击菜单特殊的效率

事件搜索和标记，以在整个波形中找到特定的事件

Pinpoint®触发提供最灵活和最高的性能触发，超过1400个地址组合

几乎任何触发情况。

占地面积小，重量轻

12.1“XGA显示屏与触摸屏面具通信测试

从串行数据流中恢复时钟

64位NRZ串行模式触发器，用于与模式相关的隔离效果高达1.25 Gb/s

低速串行协议触发与解码(I2C、SPI、RS-232、CAN, LIN, and Flexray)

特定于技术的软件解决方案提供内置域

MIPI®D-PHY，以太网，USB 2.0合规测试，Jitter，

时序，眼图，功率，DDR内存总线分析，CAN，和林网络设计

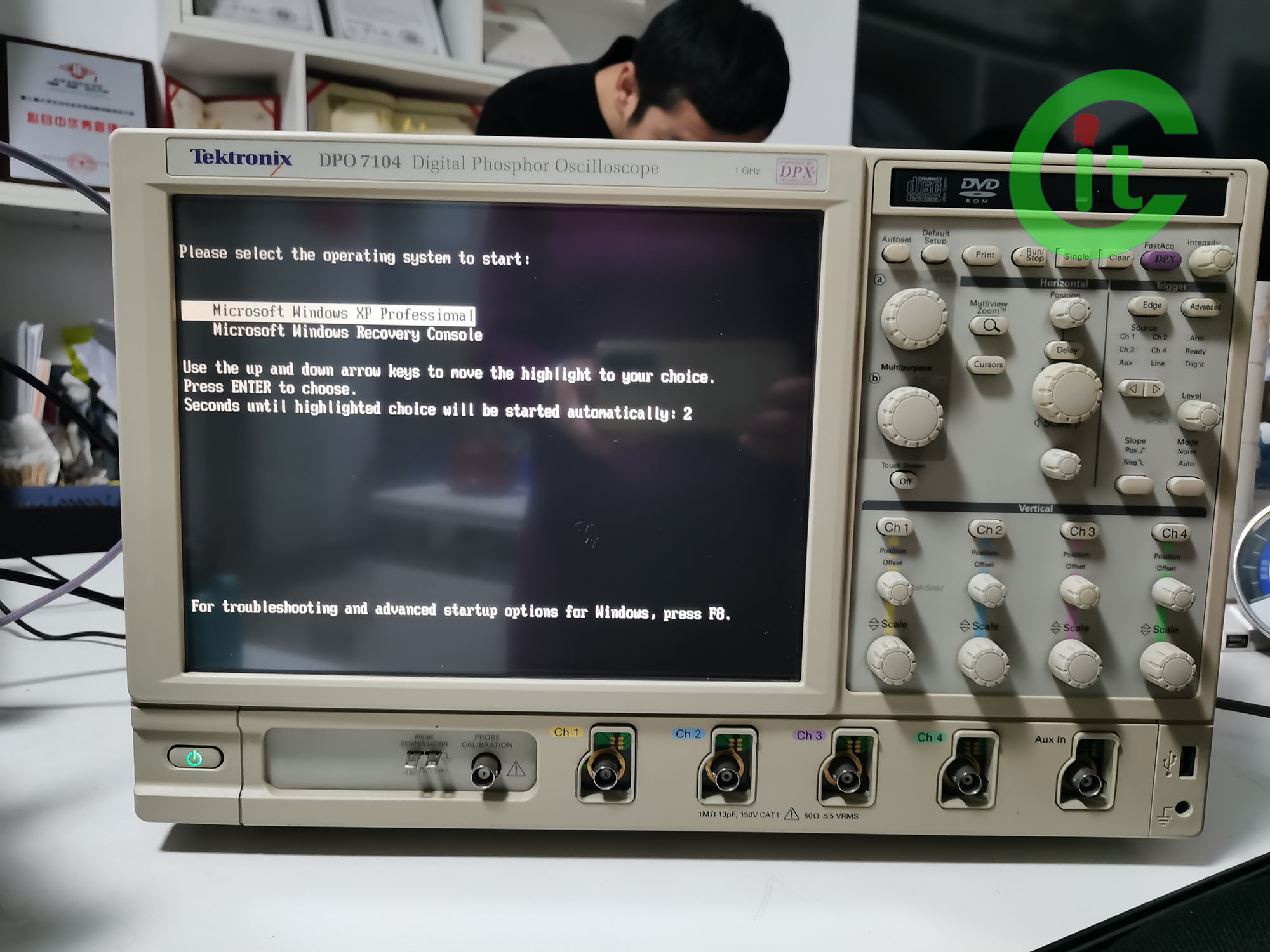

OpenChoice®软件与Microsoft Windows XP操作系统支持内置网络和扩展分析

应用程序

信号完整性，抖动和时序分析

精密设计之验证、调试与表征

电信串行数据流的调试与合规性测试

和数据通信行业标准

低速串行总线设计(I2C、SPI、RS-232、CAN、LIN、Flexray)

瞬态现象的研究

功率测量与分析
