安立（Anritsu）MS46131A 模块化单端口矢量网络分析仪

技术资料下载：MS46131A产品手册           MS46131A数据手册

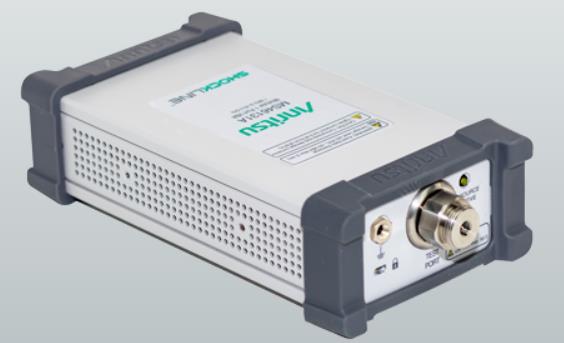

MS46131A是安立公司推出的ShockLine™系列模块化单端口矢量网络分析仪（VNA），专为工程、制造和教育领域的射频和微波应用设计。该设备采用安立专利的非线性传输线（NLTL）技术，简化了内部架构，降低了仪器尺寸和成本，同时提高了测量精度和重复性。
设备支持1 MHz至8 GHz、20 GHz或43.5 GHz的频率范围，具备快速扫描速度和良好的校正方向性，适合各种单端口设备测试应用，包括无源5G毫米波组件的测量。
MS46131A通过USB接口连接外部PC，利用PC的处理能力进行数据处理和分析。其小巧轻便的设计便于携带和直接连接到被测设备（DUT），消除了测试电缆的需求，降低了测试成本并提高了测量稳定性。此外，该设备无板载存储器，所有数据存储在外部PC中，适合安全应用环境。
该设备还支持时域分析和时间门控选项，可简化故障识别过程。其通用的图形用户界面（GUI）与其他ShockLine系列VNA兼容，降低了不同型号之间的切换成本。
