LCR测量仪系列
满足研究所需求、生产线需求
测量范围覆盖从1mHz低频领域到5.5Hz高频领域的NF LCR 测量仪ZM系列
实现了快速且偏差小的稳定测量，可对应从材料研究到零部 件生产线等的各种用途

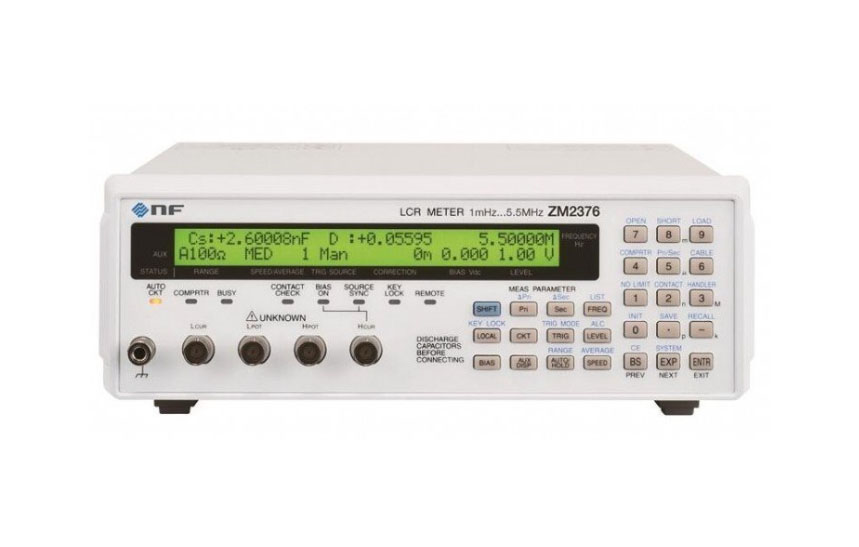

日本NF ZM2371-ZM2372-ZM2376阻抗电解电容LCR测量仪
技术资料下载：
ZM2371-ZM2372-ZM2376LCR测量仪操作说明 ZM2376LCR测量仪遥控版操作说明
日本NF测试仪ZM2371-ZM2372-ZM2376阻抗电解电容LCR测量仪实现快速、准确的稳定测量LCR测量仪系列满足研究所需求、生产线需求ZM2371 基本精度 0.08％，频率范围 1mHz～100kHz , 测量速度 Fastest 2msZM2372 基本精度 0.08％，频率范围 1mHz～100kHz , 测量速度 Fastest 2ms，4端子的接触检查功能，处理机接口ZM2376 基本精度 0.08％，频率范围 1mHz～5.5MHz , 测量速度 Fastest 2ms，接触检查、低容量检查测量范围覆盖从1mHz低频领域到5.5Hz高频领域的NF LCR 测量仪ZM系列实现了快速且偏差小的稳定测量，可对应从材料研究到零部件生产线等的各种用途偏差小的高再现性按照以下条件使用ZM2372和ZM2376，对1nF的电容反复测量200次后得到的结果。使用ZM2376，测量的再现性得到了进一步提高。测量时间：5ms测量频率：100kHz测量信号电平：1V对应快速，高精度且广范围的测量宽频测量范围和高分辨率设定ZM2371/ZM2372覆盖了1mHz～100kHz、ZM2376覆盖了1mHz～5.5MHz的频率范围。并可设定5位数/6位数的分辨率*
，因此除了在实际使用频率对各种部件进行测量外，还可以对参数的频率依赖性进行评价。*ZM2371/ZM2372：5位数、ZM2376：6位数广域的测量电平和ALC功能对10mVrms～5Vrms/1μArms～200mArms的测量信号电平可进行3位数分辨率的设置。另外，利用ALC（自动电平
控制）功能可以设置定电压/定电流驱动，因此可用考虑到试样电压/电流依赖性的稳定驱动信号来驱动，可实
现高再现性的测量。快速测量测量时间可以在RAP (Rapid)，FAST，MED (Medium)，SLOW，VSLO (Very Slow) 这5种等级切换。选择RAP，可
以实现2ms (1kHz/1MHz)、10ms (120Hz) 的快速测量。快速、准确的LCR测量仪有助于提高生产线及自动检查装
置的测量效率。准确实现了基本精度0.08%、显示分辨率most 6位数的高精度测量。值得信赖的测量在从most先端器件的开发到检查
线零部件分选，对提高产品性能和品质不可或缺的。DC偏置电压ZM2371/ZM2372内置了0～＋2.5V、ZM2376内置了0～＋5V的DC偏置用电源，可以测量电解电容等极性零部件。ZM2376还可以快速测量锂离子电池（单电池）等的阻抗。另外，如果使用选购的DC电压偏置适配器*，可在试样上加载±40V的偏置电压，测量大容量积层陶瓷电容的电压依赖性等。*选购
直流电阻 (DCR) 测量可测量线圈及变压器的卷线电阻的直流电阻。可以同时在主参数中显示电感，在副参数中显示直流电阻的测量
值。面向产线的功能也很充实！接触检查功能 -- ZM23724端子接触检查为了防止因测量先端部与零部件间接触不良造成的误测量或错误分选，ZM2372采用4个测量端子来进行接触检查
判断，由此排除不良产品。（进行接触检查的额外时间 4ms)
步骤1：检查点线之间是否接通（接触检查）接触不良时做出不良判定
步骤2：步骤1的接触检查后，进行点线间测量（主测量）ZM2376接触检查、低容量检查检测异常的低容量及电压、电流，无需额外时间就能检测出不良接触。触发电路同步驱动可以只在接触期间驱动试样的功能。可以降低在测量大容量电容时，由于安装拆卸试样造成的接触损伤。在短时间内进行测量履历特性的试样，测
量值会出现较大的误差。如使用触发电路同步驱动的话，加在各试样上的驱动信号和取得信号的时间以及相位
关系都是固定的，可以抑制测量值的误差，大幅缩短测量时间。偏差显示预先设置测量部件的显示值，可显示与预设值的偏差、偏差%。 可应用于零部件容许差的规格值的合格判定及
温度特性试验等。比较器主参数MAX大可分为14个*的BIN类别，在副参数中可以对设定好的1组上下限值的测量结果进行分选。测量值可
通过偏差或偏差%进行分选，判定结果通过处理器接口*输出。另外，根据判定结果，有时会发出哔噗的声音。在远程控制中，使用限值判定功能，也可以对主参数、副参数的上下限值（各1组）进行判定。*ZM2371：most多分9类，未配备处理器接口。复合测量 (ZM 2376)复合测量是指对一个试样most多可指定32个步骤的测量条件测量，综合的进行合格判定的功能。可设定每个步
骤的测量频率、测量信号电平、内部DC偏压、测量参数等，对主参数的上下限值1组、副参数的上下限值1组进
行测量和限值判定。*ZM2376独有的功能。接口标配远程控制用的各种接口。无需追加选购件就可对应生产线嵌入及自动检查系统等。
|

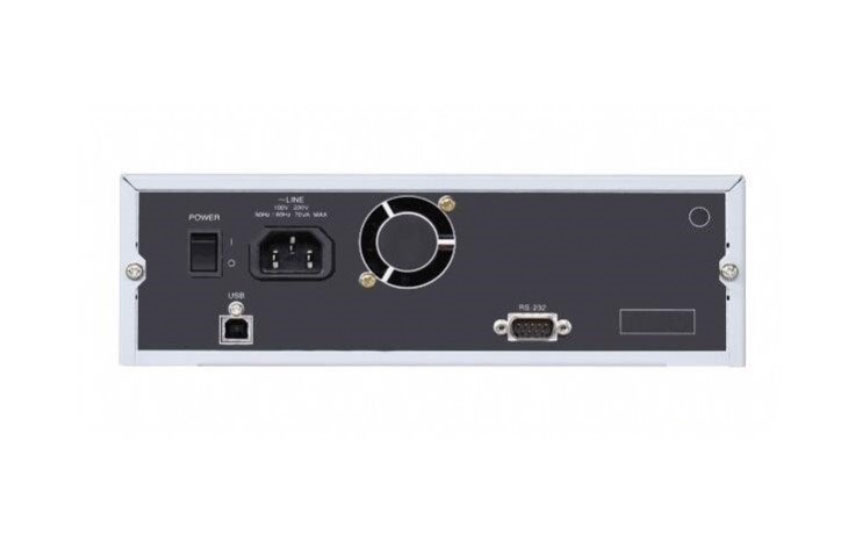

接口 |
ZM2371 |
ZM2372 |
ZM2376 |
|
USB |
○ |
○ |
○ |
|
RS-232 |
○ |
○ |
○ |
|
GPIB |
- |
○ |
○ |
|
LAN |
- |
- |
○（选购） |
|
处理器 |
- |
○ |
○ |

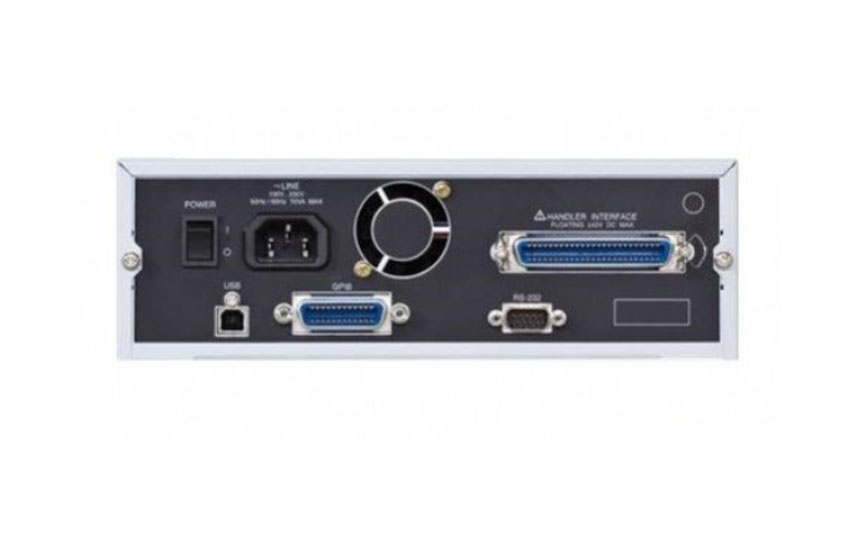

ZM2376 后面板
其他功能补正功能（开路补正，短路补正，负载补正，电缆线补正）设置、补正值存储（32组、保存在不挥发性储存中、可切换）监视显示（电压、电流）放电保护样板程序（C VB.NET）标配LabVIEW驱动＜ZM2371/ZM2372＞IVI计测器驱动（在LabVIEW的系统上自动生成LabVIEW驱动）＜ZM2376＞
|
项目 |
ZM2371 |
ZM2372 |
ZM2376 |
|
|
测量参数 |
主参数：｜Z｜、｜Y｜、L、C、R、G 副参数： Q、D、θ、X、B、Rs、Rp、G、Lp、Rdc |
|||
|
测量频率 |
1 mHz～100 kHz |
1 mHz～5.5 MHz |
||
|
基本精度 |
0.08 % |
|||
|
测量信号电平 |
10mVrms～5Vrms、1μArms～200mArms |
|||
|
内部DC偏置 |
0～2.5V |
0～5V |
||
|
测量时间 |
1kHz |
most快2ms |
||
|
1MHz |
— |
— |
most快2ms |
|
|
定电压/定电流驱动（ALC） |
○ |
○ |
○ |
|
|
接触检测 |
— |
○（4端子） |
○ |
|
|
低电容检测 |
— |
— |
○ |
|
|
比较器 |
○（9分类） |
○（14分类） |
○（14分类） |
|
|
复合测量 |
— |
— |
○（32步骤） |
|
|
处理器接口 |
— |
○ |
○ |
|
测试夹具、测试导线(单独出售) 汇集了可对应各种应用的测量夹具。*测量频率范围是考虑了误差因素的推荐测量范围。通用部件可4端子测量的测试导线。可正确测量低抗阻。开尔文夹测试导线是用2个电气绝缘电极相向而成的1个测量夹。
4端子鳄鱼夹 测试导线 2324测量频率 ≤100kHz
2325AL（标准夹）开尔文夹测试导线 2325AL/2325AM测量频率 ≤100kHz
M型
L型
开尔文测量夹 测试导线 ZM2392测量频率 ≤20kHz
适合高阻抗测量的遮蔽用导线的2端子连接的导线。3端子鳄鱼夹 测试导线 ZM2391测量频率 ≤20kHz导线类部件只需要将试样插入导线中就能轻松测量的4端子法测试夹具。可根据零部件大小来调整测量端子间隔。
测试夹具 ZM2363测量频率 ≤10MHz芯片部件通过2端子连线来测量表面着装部件的测试夹具。没有使用电缆，因此寄生电容及残留阻抗小，能够正确的进行
开路补偿、短路补偿。
芯片测试夹具 ZM2394测量频率 ≤2MHz对应部件尺寸0603（厚度0.3mm）～14mm角
芯片测试夹具 ZM2394H测量频率 ≤30MHz对应部件尺寸0603（厚度0.3mm）～14mm角
芯片测试夹具 ZM2393测量频率 ≤1.2MHz对应部件尺寸1608～5750遮蔽测量接口的3端子构造的芯片部件用测试导线。寄生电容小，容易测量小容量电容。
芯片部件用测试导线 ZM2366测量频率 ≤10MHz先端间隔 1~8mm (typ.)
芯片部件用测试导线 2326A测量频率 ≤1.2MHz适配器DC电压偏置适配器可在试样上加载±40V的偏置电压的适配器。可以简单的与LCR测量仪及测试夹具连接。（4端子对构造）
ZM2329（ZM2376用）
ZM2328（ZM2371/ZM2372用)先端间隔 1~8mm (typ.)
