DG600系列 数字延迟脉冲信号发生器

仪器概述

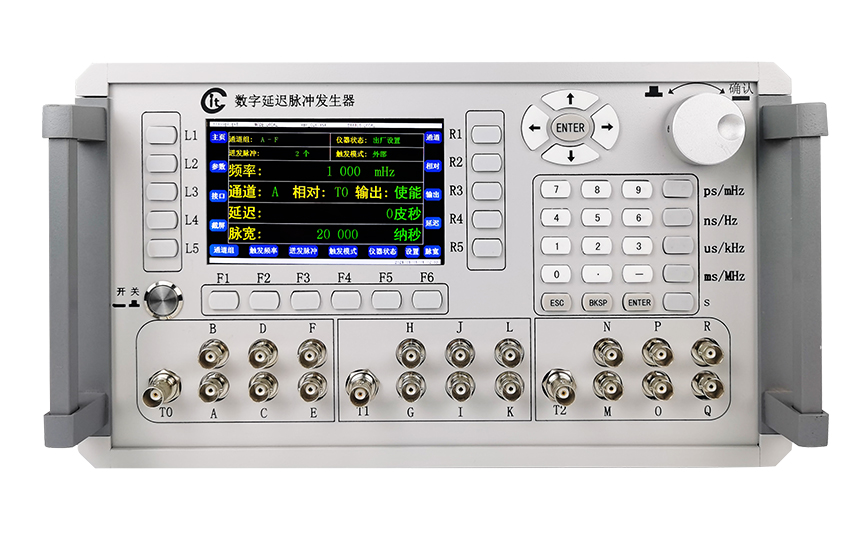

DG600系列延迟发生器是一种精密的多通道（6路/12路/18路）数字延迟脉冲信号发生器，可以多路同步输出任意延迟脉冲信号，最小分辨率为200ps（本系列产品）； DG600在内部生成6个（12个、18个）用户定义延迟的脉冲信号，产生18路延迟信号分别为：A，B，C，…，S，最大延迟信号范围为:内部触发5s、外部触发27s，精度为200ps，所有通道脉冲信号上升沿和下降沿小于3ns；提供基准输出T0通道，T0输出在t=0时有效，并保持有效。 内部速率发生器可以产生200mHz至10MHz触发信号。发生器使用分数PLL生成触发信号，其脉冲间均方根抖动小于100ps。

应用范围

应用于高速摄影、皮秒激光计时系统、仪器触发、锁模激光器、触发弹道测试、延迟和门控、精密脉冲应用、测距、 同步多通道触发、ATE应用、雷达/激光雷达测试、控制前端、主/从多设备间同步、Q开关、氙灯、PIV。

功能特性

·  支持迸发模式：用户能够通过单个触发来生成延迟周期的突发。用户可以配置从触发到第N个突发延迟周期的延迟，延迟周期之间的周期以及每个突发的延迟周期数；

·  支持外部触发：它可以在上升沿触发，其阈值范围超过1V，插入延迟小于200ns（典型值）。

外触发信号最高为10MHz；

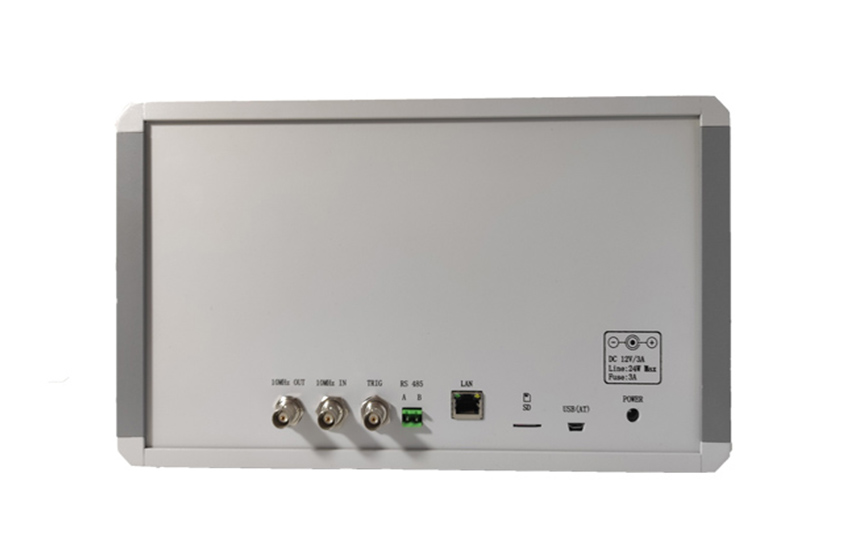

·  支持时钟源输入与输出：可用10MHz外部时钟源使DG600内部时钟与外部基准同步。可用内部10MHz的输出接口，以使外部仪器与DG600同步；

·  支持多种接口：RS-232接口、RS-485接口、LAN （TCP/IP连接）接口，连接到DG600系列主机，用于远程控制；
