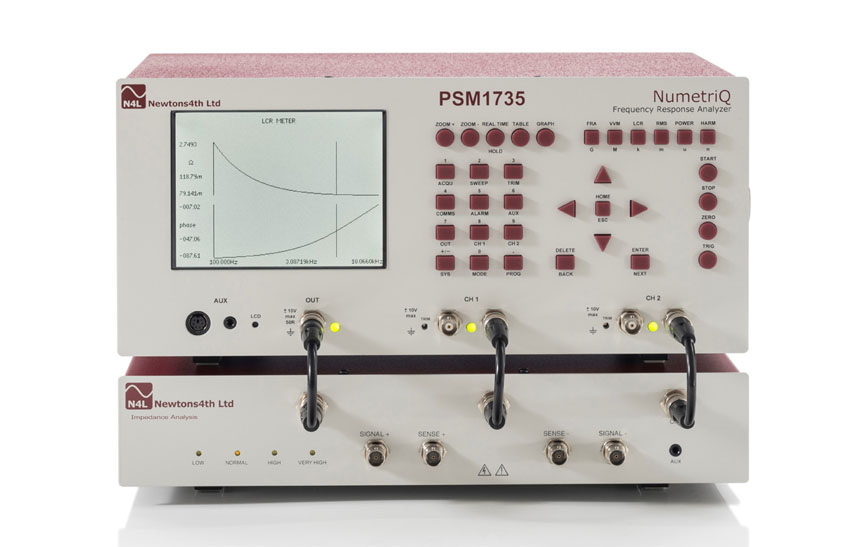

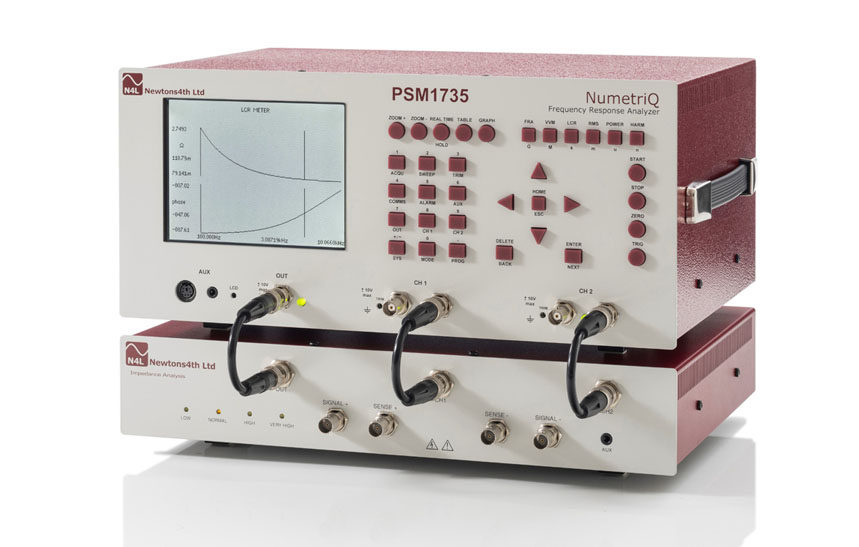

PSM1735 – 10uHz 至 35MHz 频率响应分析仪

技术资料下载： PSM1735用户手册

PSM1735采用创新设计，结合了直接数字分析和外差技术，在比当今任何其他仪器更宽的频率范围内提供广泛的测量功能。该产品的典型应用包括开关模式电源反馈环路分析、滤波器测试和设计、LVDT测试、绕线组件的扫描频率响应分析等等。与其他N4L产品一样，PSM1735 NumetriQ利用最新的DSP和FPGA技术来优化其模拟硬件的使用，提供速度和测量灵活性，而不会影响每个测量功能的性能。N4L PSM1735具有0.01dB增益精度和0.02°相位精度，是真正市场领先的性能。

特点和优点

频率范围 10μHz 至 35MHz                                    浮动差分输入 – 10 Vpk

增益精度< 1 kHz 0.01 dB                                                         < 1 kHz 0.01° 时的相位精度

PSM1735 选件、软件和附件

通信接口：

• 标准：RS232
• 可选：局域网（选项 L）、GPIB（选项 G）

探头和探头附件选项：

• LCR1 有源头 + 开尔文引线组
• IAI 阻抗分析仪接口 + 开尔文引线组
• IAI 22mm 适配器 22mm，BNC 测试夹具适配器，用于 N4L IAI/IAI2 和第三方阻抗夹具
• IAI 开尔文夹具用于 LCR 测量的轴向和径向组件连接
• TA107跨阻放大器
• TTF35电信测试治具
• PSM1 功率计适配器（使用 PSM1735 进行功率测量）
• LCR 开尔文头开尔文替代引线组
• HVx100 2500V 衰减探头

注入式变压器选项

• 标准注入变压器 10Hz 至 200kHz
• 高频注入变压器 500Hz 至 35MHz
• 高压注入变压器 5Hz 至 15MHz 600V CAT II 隔离
• 低频注入模块直流至 100kHz

电流测量选项：

• HF010m 10mΩ/20Arms 1MHz 带宽分流器
• HF100m 100mΩ/6Arms 1MHz 带宽分流器
• HF470m 470mΩ/3Arms 1MHz 带宽分流器
• HF01A 1Ω/1Arms 1MHz 带宽分流器

端口附件选项：

• USB 转 9 针 RS232 串行转换器

手提箱：

• PSM 软携带箱 – 黑色尼龙衬垫箱，带配件空间、手柄和表带

机架安装套件选项：

• PSM17xx 机架安装套件 – 19“ 机架安装套件，包括用于 PSM17xx 的支架和固定螺钉

校准和文档：

• 标准重新校准 – PSM17xx
• 标准重新校准 – PSM17xx + IAI
• 外部实验室 ISO17025 UKAS 校准 + 标准校准 – PSM17xx
• 备用用户手册 – 用户和通信手册的硬拷贝

电脑软件（免费）：

• PSMComm – PSM PC接口软件，数据库，图形，实时数据显示（PSMComm2用户手册v1_1b PDF，2.79Mb）
• PSMSoft – Labview 可执行 与 PSM， 包括 奈奎斯特 仿真
