灵活的同步
低相位抖动
0.01° 相位分辨率
20 ppm 频率精度
长寿命无刷电机
USB电脑接口
斯坦福(SRS)精密光斩波器 SR542 — 低抖动光斩波器
技术资料下载:SR542 数据手册
SR542 操作手册
SR542 光斩波器
光学斩波器提供了一种调制激光的直接方法。SR542 精密光学斩波器提供增强的功能和可配置性以及优化的斩波性能。无论您的应用需要一流的相位抖动性能、跟踪外部基准电压源、宽频率范围、双波照片混合还是多个斩波器的同步,SR542 都能满足您的需求。
灵活的配置
斩波器可同步至各种输入源,包括外部频率基准(正弦或TTL/CMOS)、内部时钟(晶体振荡器)、VCO输入(0至+10 VDC)或交流线路(50 Hz至60 Hz)。几乎消除了长期频率漂移。可实现低至 0.4 Hz 或高达 20 kHz 的斩波速率(取决于刀片)。
用户可编程的乘法器和分频器可在初级频率的谐波、次谐波或小次谐波下实现斩波速率。
用户可以选择要锁相到缩放主基准的内槽、外槽或轴(每转一个脉冲)。相位偏移可通过0.01°分辨率轻松调节,相对相位可设置为零相基准。
斩波头
斩波头采用无槽无刷直流电机 (BLDC),可最大限度地减少机械振动并有助于保持光学设置安静。此外,没有直流电机换向器电刷的磨损,斩波器头的使用寿命得以延长。
精密光蚀发黑不锈钢斩波片采用多种单频和双频设计,以及可变占空比设计。叶片蚀刻的严格公差确保了光斩波信号的低相位抖动。
斩波头可以使用开槽底板(两英寸插槽间距)安装到标准的一英寸光学试验板上,也可以使用随附的夹紧旋钮安装到半英寸光学柱上。
可拆卸的护罩可防止与操作斩波器头发生意外碰撞。
虽然 BLDC 电机通常由高频 PWM 信号控制,但 SR542 使用具有 3 相无斩波正弦驱动电流的模拟电流放大器来消除传统 PWM 驱动器的高频 EMI 挑战。
参考输出

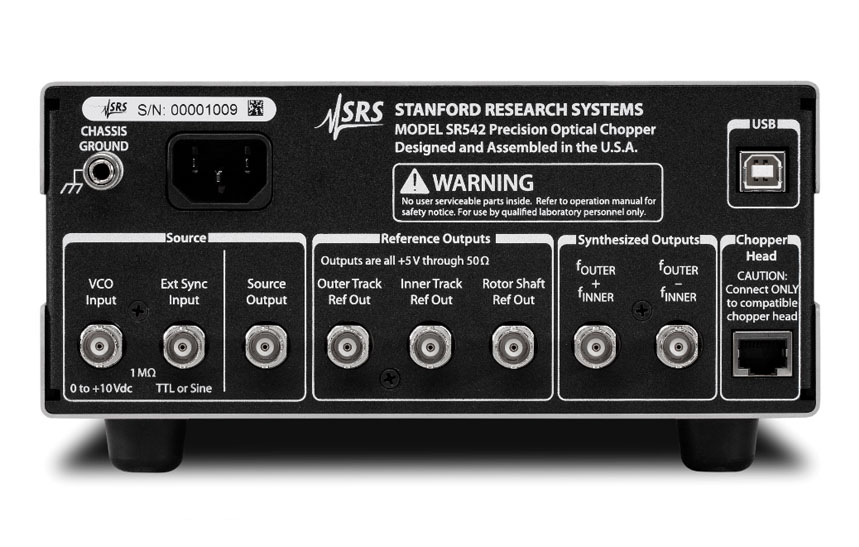

六个始终可用的后面板参考输出为多台仪器的同步提供了灵活性,包括级联斩波器或触发其他仪器(锁相放大器、示波器等)的能力。可用输出包括源(主内部时钟,可自由运行,或锁相至交流线路、Ext 同步或 VCO 输入)、内插槽、外槽、轴(每机械转一次)、求和和差值 (f外 ± f内).所有输出均为0至+5 V方波,通过50 Ω。
直观的前面板
SR542 控制器的前面板显示斩波器控制回路框图,便于查看和调整仪器配置。数字设置可以通过数字键盘或旋钮输入。
快门模式
SR542 也可以作为简单的光学快门操作。将内部频率设置为 0 Hz 时,斩波器叶片的静态旋转方向可以通过相位设置来控制。通过正确选择相位,用户可以交替通过或阻挡光束。
SR542 规格 |
|
斩波频率 | 2 Hz 至 20 kHz(10/100 插槽刀片) 0.4 Hz 至 400 kHz(2 插槽刀片) |
频率源 | 内部时钟、VCO、AC 线路或 Ext Sync |
频率稳定性(整数) | 50 ppm 从 -10 °C 到 70 °C |
频率稳定性(扩展) | |
频率漂移 | |
相位抖动 (rms) | |
频率显示 | 6 位,0.01 Hz 分辨率和准确度 |
参考输出 | +5 V 至 50 Ω |
输入阻抗 | 1兆欧 |
VCO 输入电压 | 0 至 10 VDC |
外部同步 TTL 输入 | 2 V |
外部同步正弦输入 | 100 mVrms 至 1 Vrms 信号,交流耦合(1 Hz 截止) |
边沿触发 | 上升沿、下降沿或正弦波 |
频率。乘数n | 整数(1 到 15) |
频率。除数m | 整数(1 到 15) |
控制模式 | 斩波模式:控制轴、内或外轨道到f源 × (n/m) 快门模式:固定角度位置 |
远程接口 | USB(B 型插座),串行端口仿真(115,200 波特) |
工作温度 | |
刀刃 | 4" 直径,0.01" 厚度 |
电缆长度 | 10 英尺 |
方面 | 控制器:8.3" × 4.08" × 3.58" (WHL) 斩波器头(带护罩):4.3" × 4.65" × 4.75" (WHL) |
力量 | 40 瓦,90 至 250 伏交流电,50/60 赫兹 |
保修单 | 一年零件和人工材料和工艺缺陷 |
