TH2851-050规格书 TH2851-050说明书
简介
TH2851系列阻抗分析仪是常州同惠电子采用当前先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，为国产阻抗测试仪器的最新高度。
TH2851系列阻抗分析仪彻底改变了传统国产仪器复杂繁琐的操作界面，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简便。
TH2851系列阻抗分析仪也彻底超越了国外同类仪器120MHz的频率瓶颈；解决了国外同类仪器只能分析、无法单独测试的缺陷；中英文操作界面也解决了国外仪器仅有英文界面的尴尬；采用单测和分析两种界面，让测试更简单。
快达2.5ms的测试速度、及高达100MΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
应用
- 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。 - 半导体元件：
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析 - 其它元件：
印制电路板、继电器、开关、电缆、电池等的阻抗评估 - 介质材料：
塑料、陶瓷和其它材料的介电常数和损耗角评估 - 磁性材料：
- 铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
- 半导体材料：
半导体材料的介电常数、导电率和C-V特性
技术参数
| 产品型号 | TH2840A | TH2840B | ||
| 显示 | 显示器 | 10.1英寸电容触摸屏 | ||
| 比例 | 16:9 | |||
| 分辨率 | 1280×RGB×800 | |||
| 测量参数 | 方式 | 四参数任意选择 | ||
| AC | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | |||
| DC | RDC、VDC、IDC | |||
| 测试频率 | 范围 | 20Hz-500kHz | 20Hz-2MHz | |
| 精度 | 0.01% | |||
| 分辨率 | 0.1mHz (20.0000Hz-99.9999Hz) | |||
| 1mHz (100.000Hz-999.999Hz) | ||||
| 10mHz (1.00000kHz-9.99999kHz) | ||||
| 100mHz (10.0000kHz-99.9999kHz ) | ||||
| 1Hz (100.000kHz-999.999kHz) | ||||
| 10Hz (1.00000MHz-2.00000MHz) | ||||
| AC测试信号模式 | 额定值(ALC OFF) | 设定电压为测试端开路时Hcur电压 | ||
| 设定电流为测试端短路时从Hcur流出电流 | ||||
| 恒定值(ALC ON) | 保持DUT上电压与设定值相同 | |||
| 保持DUT上电流与设定值相同 | ||||
| 测试电平 | 电压范围 | 5mVrms-20Vrms | F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms | |
| 准确度 | ±（10%×设定值+2mV）（AC≤2Vrms） ±（10%×设定值+5mV）（AC＞2Vrms） | |||
| 分辨率 | 1mVrms（5mVrms-0.2Vrms） | |||
| 1mVrms（0.2Vrms-0.5Vrms） | ||||
| 1mVrms(0.5Vrms-1Vrms) | ||||
| 10mVrms(1Vrms-2Vrms) | ||||
| 10mVrms(2Vrms-5Vrms) | ||||
| 10mVrms(5Vrms-10Vrms) | ||||
| 10mVrms(10Vrms-20Vrms) | ||||
| 电流范围 | 50μArms-100mArms | |||
| 分辨率(100Ω内阻) | 10μArms (50μArms-2mArms) | |||
| 10μArms (2mArms-5mArms) | ||||
| 10μArms (5mArms-10mArms) | ||||
| 100μArms (10mArms-20mArms) | ||||
| 100μArms (20mArms-50mArms) | ||||
| 100μArms (50mArms-100mArms) | ||||
| RDC测试 | 电压范围 | 100mV-20V | ||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(1V-20V) | ||||
| 电流范围 | 0mA-100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| DC偏置 | 电压范围 | 0V-±40V | ||
| 准确度 | AC≤2V 1%×设定电压+5mV | |||
| AC>2V 2%×设定电压+8mV | ||||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(±1V- ±40V) | ||||
| 电流范围 | 0mA-±100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| 内置电流源 | 电流范围 | 0mA-2A | ||
| 准确度 | I>5mA ±（2%×设定值+2mA） | |||
| 分辨率 | 1mA | |||
| 测试端配置 | 四端对 | |||
| 测试电缆长度 | 0m、1m、2m、4m | |||
| 输出阻抗 | 30Ω，±4%@1kHz | |||
| 100Ω，±2%@1kHz | ||||
| 数学运算 | 与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% | |||
| 等效方式 | 串联、并联 | |||
| 校准功能 | 开路OPEN、短路SHORT、负载LOAD | |||
| 测量平均 | 1-255次 | |||
| 量程选择 | 自动AUTO、手动HOLD | |||
| 量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
| RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | |||
| 测量时间（ms） | 快速+:0.56ms 快速:3.3ms 中速: 90ms 慢速: 220ms |
|||
| 最高准确度 | 0.05%（具体参考说明书） | |||
| 测量显示范围 | ||||
| Cs、Cp | 0.00001pF-9.99999F | |||
| Ls、Lp | 0.00001μH-99.9999kH | |||
| D | 0.00001-9.99999 | |||
| Q | 0.00001-99999.9 | |||
| R、Rs、Rp、X、Z、RDC | 0.001mΩ-99.9999MΩ | |||
| G、B、Y | 0.00001μs-99.9999S | |||
| VDC | ±0V-±999.999V | |||
| IDC | ±0A-±999.999A | |||
| θr | -3.14159-3.14159 | |||
| θd | -179.999°-179.999° | |||
| Δ% | ±（0.000%-999.9%） | |||
| 多功能参数列表扫描 | 点数 | 201点，每个点可设置平均次数，每个点可单独分选 | ||
| 参数 | 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流(100mA)、DC BIAS电流(2A) | |||
| 触发模式 | 顺序SEQ：当一次触发后，在所有扫描点测量，/EOM/INDEX只输出一次 | |||
| 步进STEP：每次触发执行一个扫描点测量，每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出 | ||||
| 其他特点 | 1.扫描参数与测试参数都有多种复制功能 2.每个扫描点均可设置延时 | |||
| 比较器 | 每个扫描点最多可测量四个测试参数，每个参数均可设置上下限，所有测试参数都合格输出PASS信号，否则输出FAIL信号，未设上下限则不判断 | |||
| 图形扫描 | 扫描点数 | 51、101、201、401、801点可选 | ||
| 结果显示 | 每个参数的极值以及光标所在点的扫描参数值与对应的测试参数值 | |||
| 扫描轨迹 | 1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏 | |||
| 显示范围 | 实时自动、锁定 | |||
| 坐标标尺 | 对数、线性 | |||
| 扫描参数 | 频率、AC电压、AC电流、DCV BIAS / DCI BIAS(100mA) / DCI BIAS(2A) | |||
| 触发方式 | 单次 | 手动触发一次，从起点到终点一次扫描完成，下个触发信号启动新一次扫描 | ||
| 连续 | 从起点到终点无限次循环扫描 | |||
| 结果保存 | 图形、文件 | |||
| 比较器 | Bin分档 | 10Bin、PASS、FAIL | ||
| Bin偏差设置 | 偏差值、百分偏差值、关 | |||
| Bin模式 | 容差、连续 | |||
| Bin计数 | 0-99999 | |||
| 档判别 | 每档最多可设置四个参数极限范围，四个测试参数结果设档范围内显示对应档号，超出设定最大档号范围则显示FAIL，未设置上下限的测试参数自动忽略档判别 | |||
| PASS/FAIL指示 | 满足Bin1-10,前面板PASS灯亮，否则FAIL灯量 | |||
| 数据缓存 | 201个测量结果可分批读取 | |||
| 存储调用 | 内部 | 约100M非易失存储器测试设定文件 | ||
| 外置USB | 测试设定文件、截屏图形、记录文件 | |||
| 键盘锁定 | 可锁定前面板按键，其他功能待扩充 | |||

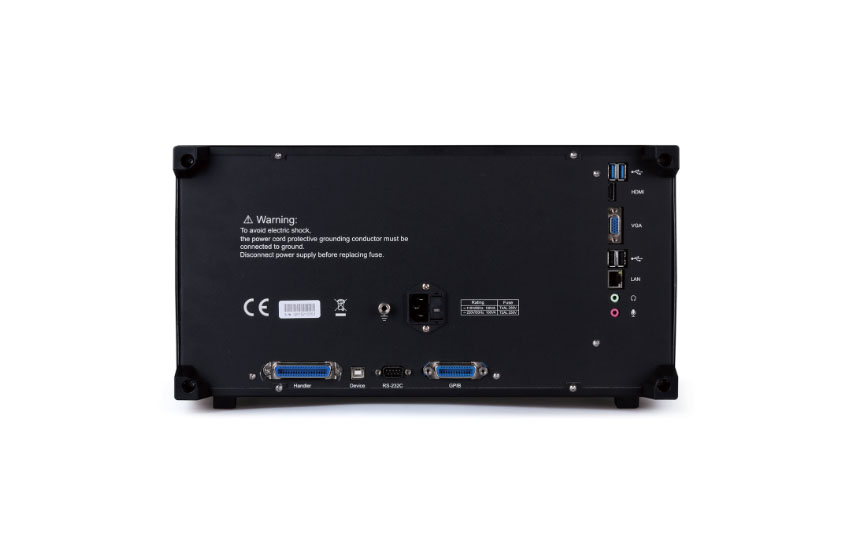

| 接口 | USB HOST | 2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个 | ||
| USB DEVICE | 通用串行总线插座，小型B类（4个接触位置）；与USB TMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。 | |||
| LAN | 10/100M以太网自适应 | |||
| HANDLER | 用于Bin分档信号输出 | |||
| 外部DC BIAS控制 | 支持TH1778A | |||
| RS232C | 标准9针，交叉 | |||
| RS485 | 可以接受改制或外接RS232转RS485模块 | |||
| 开机预热时间 | 60分钟 | |||
| 输入电压 | 100-120VAC/198-242VAC可选择，47-63Hz | |||
| 功耗 | 不小于130VA | |||
| 尺寸（WxHxD）mm3 | 430x177x265 | |||
| 重量（kg） | 11kg | |||
