微波频谱/信号分析仪 MS2830A-044 和 MS2830A-045 提供的频率覆盖范围直至 26.5 GHz 和 43 GHz，这在同类产品中具有无与伦比的价值。它们可与安立公司的外部混频器 MA27xxC 系列相兼容，使毫米波频谱分析达到 325 GHz。

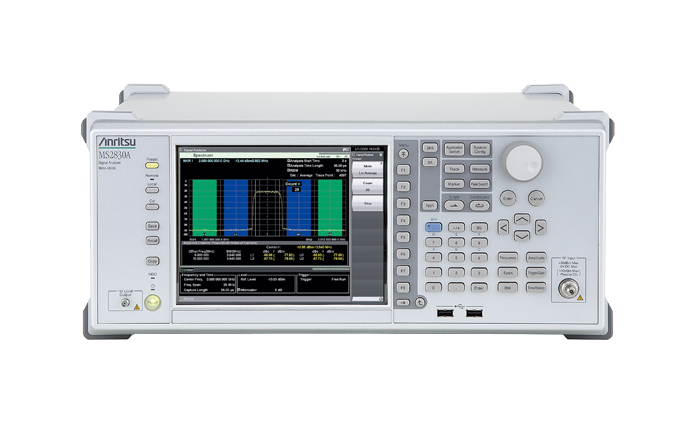

安立 MS2830A Microwave无线通信频谱分析仪

ꄴ前一个： 安立 MS2690A无线通信频谱分析仪
ꄲ后一个： 安立 MS2850A无线通信频谱分析仪

产品详情

技术资料下载： MS2830A 无线通信频谱分析仪数据手册



微波频谱/信号分析仪 MS2830A-044 和 MS2830A-045 提供的频率覆盖范围直至 26.5 GHz 和 43 GHz，这在同类产品中具有无与伦比的价值。它们可与安立公司的外部混频器 MA27xxC 系列相兼容，使毫米波频谱分析达到 325 GHz。

正如 MS2830A 家族的其他产品一样，这些仪器性能优良、功能多样、测量速度极快。产品特点：

  • 低的底噪 (显示平均噪声电平) 和高的三阶截至点指标，支持需要高动态范围的测量
  • 各类内置测量功能，包括信道功率、占用带宽、相邻信道泄漏功率 (ACLR)、杂散发射等
  • 可对最高 26.5 GHz/43 GHz 的频率范围进行可选的宽带矢量信号分析，支持频率对时间、相位对时间、频谱图和 CCDF 测量
  • 针对最高 26.5 GHz/43 GHz 频率范围的专有和标准信号进行综合矢量调制分析，包括 LTE/LTE-Advanced、W-CDMA、GSM/EDGE、TD-SCDMA、CDMA2000、IEEE 802.11a/b/g/j/n/p 和 ZigBee
  • 噪声系数测量功能选件 MS2830A-017 和微波前置放大器选件 MS2830A-068 可精确测量最高 26.5 GHz/43 GHz 频率范围信号的噪声系数
  • 微波预选器旁路选件 MS2830A-067 允许使用外部设备分析 1 GHz 带宽的宽带信号






■ 主要性能指标

频率范围 MS2830A-044：9 kHz 至 26.5 GHz
MS2830A-045：9 kHz 至 43 GHz
6 GHz 以上最佳动态范围 159 dB (25 GHz 时)：TOI：≥+13 dBm，DANL：-146 dBm/Hz
157 dB (40 GHz 时)：TOI：≥+13 dBm (额定)，DANL：-144 dBm/Hz
微波前置放大器高达 43 GHz (MS2830A-068) DANL：-156 dBm/Hz (25 GHz 时)
DANL：-150 dBm/Hz (40 GHz 时)
测量最大 325 GHz 的频率范围
(使用谐波混频器 MA2740C/50C 系列)		 频率范围：26.5 GHz 至 325 GHz
第一本振输出连接器：SMA-J，50Ω (额定)
本振信号输出：5 GHz 至 10 GHz
中频输出频率：1.875 GHz
宽带下变频器应用
(使用谐波混频器 MA2740C/50C 系列，内置中频输出功能)		 IF 输出连接器：SMA-J，50Ω (额定)
中频输出频率：1.875 GHz
中频输出带宽：1 GHz (3 dB 带宽，额定)
增益：-10 dB (额定)



■ 信号分析功能

分析带宽选件
(信号分析仪和调制分析功能)		 10、31.25、62.5*1、125*1 MHz (MS2830A-006、005/009*2、077、078)

*1：带宽设置在 31.25 MHz 以上时可收到镜像响应。当输入 MS2830A 分析带宽 (最大 125 MHz) 信号频率时可以使用此功能。信号分析仪系列 MS2690A/91A/92A 推荐用于其他测量用途。
*2：在 26.5 GHz 模型 (MS2830A-044) 中选择 MS2830A-005，在43 GHz 模型 (MS2830A-045) 中选择 MS2830A-009。



  • 9 kHz 至 26.5 GHz/43 GHz 频率范围：最大 43 GHz 的内置前置放大器选件
  • 超过 6 GHz 的最广泛的动态范围
  • 最大 325 GHz 的频率范围：内置的用于外部混频第一本地信号输出
  • 用作宽带下变频器：内置 1 GHz 的中频频段输出
  • 10/31.25/62.5/125 MHz 分析带宽选件 (信号分析仪和调制分析功能)
  • 支持噪声系数测试 和 误码率测试 (选件支持)
