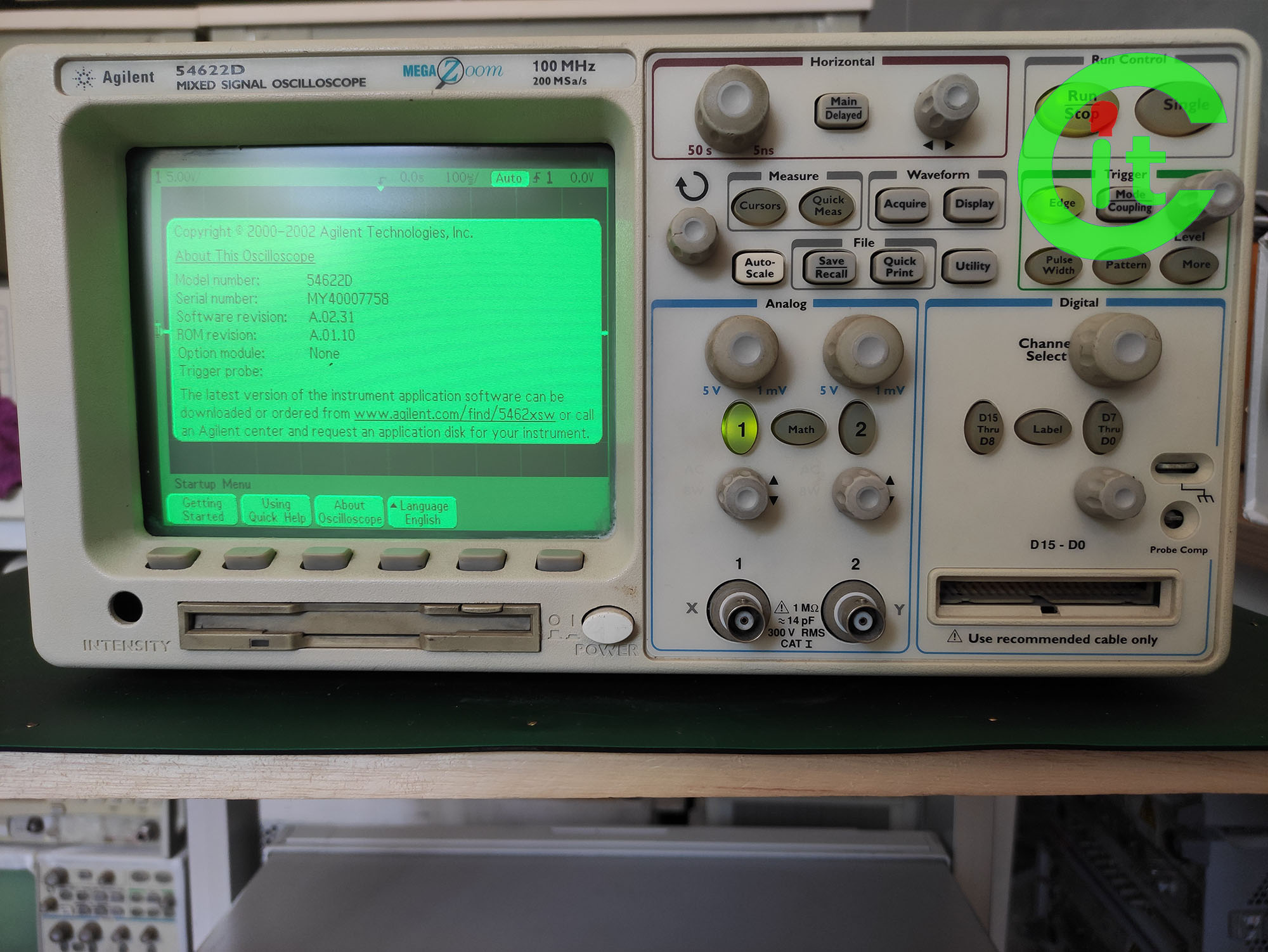

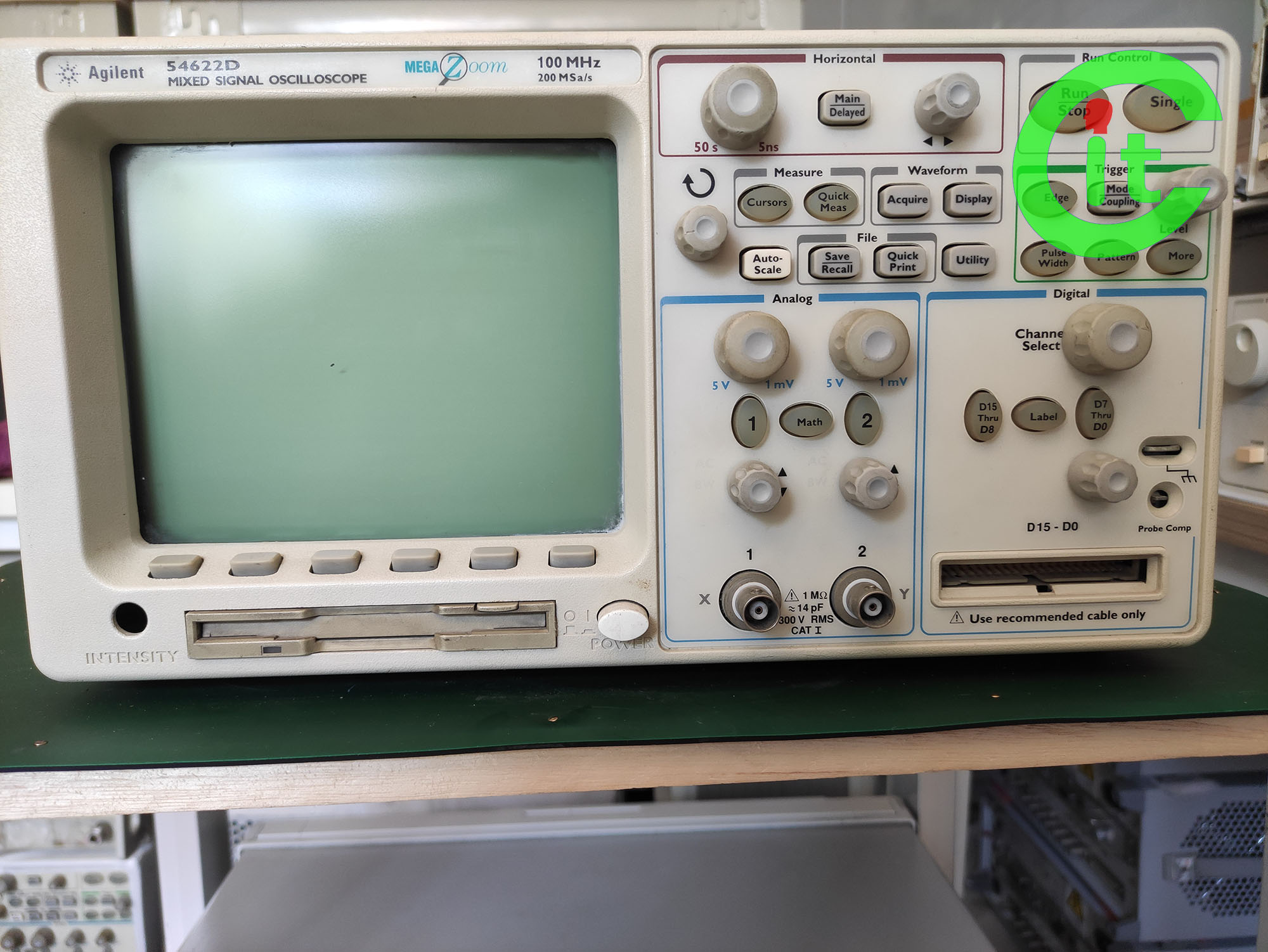

Agilent 54622D安捷伦数字存储示波器带逻辑分析仪100MHZ、2MHz存储深度、两通道+16逻辑通道
◇是这一份位上具有zui快GPIB传输速度的示波器
◇2MB/ch MEGA○Zoom深存储器，通过一次触发就能捕获大的图像和信号的细节
◇有2通道、4通道和2+16通道的多种型号，以适应您的测试需求
◇新的高清晰显示能看到其它示波器不能显示的信号细节
◇是这一份位上具有zui快GPIB传输速度的示波器
◇2MB/ch MEGA○Zoom深存储器，通过一次触发就能捕获大的图像和信号的细节
◇有2通道、4通道和2+16通道的多种型号，以适应您的测试需求
◇新的高清晰显示能看到其它示波器不能显示的信号细节
Agilent 54622D 双通道深存储混合信号示波器 带宽60MHz~100MHz
技术资料下载：
54622D示波器数据手册
Agilent 54622D安捷伦数字存储示波器带逻辑分析仪100MHZ、2MHz存储深度、两通道+16逻辑通道
◇是这一份位上具有zui快GPIB传输速度的示波器
◇2MB/ch MEGA○Zoom深存储器，通过一次触发就能捕获大的图像和信号的细节
◇有2通道、4通道和2+16通道的多种型号，以适应您的测试需求
◇新的高清晰显示能看到其它示波器不能显示的信号细节
| 54620系列 |
54621A |
54621D |
54622A |
54622D |
54624A |
|
| 示波器通道数 |
2 |
2 |
2 |
2 |
4 |
|
| 带宽 |
60MHZ |
60MHZ |
100MHZ |
100MHZ |
100MHZ |
|
| 采样率 |
400MSa/s |
|||||
| *大输入（dc+峰值ac) |
400V |
|||||
| 分辨率 |
8bit |
|||||
| 量程（每格） |
1mV-5V |
|||||
| 逻辑通道 |
N/A |
16 |
N/A |
16 |
N/A |
|
| 采样率 |
8通道有效 |
400MSa/s |
400MSa/s |
|||
|
16通道有效 |
200MSa/s |
200MSa/s |
||||
| 输入电平 |
500mVppmin |
500mVppmin |
||||
|
+40Vmax |
+40Vmax |
|||||
| 存储器 |
示波器通道 |
2MB/ch |
2MB/ch |
2MB/ch |
2MB/ch |
2MB/ch |
|
逻辑通道 |
单接口夹 |
8MB/ch |
8MB/ch |
|||
|
双接口夹 |
4MB/ch |
4MB/ch |
||||
| 时基（每格） |
5ns-50s |
|||||
| 触发 | 边沿，脉冲宽度，模式，序列，持续时间和新的I2C | |||||
| 峰检测 | 5ns | |||||
| 测量 | 峰直，平均直，有效值，频率，周期，脉冲宽度，上升/下降时间 | |||||
| 波形运算 | 相减，相乘，FFT，积分，微分 | |||||
| 存储 | 内装的软盘 | |||||
| 连接性 | 标准配置的RS-232和并行接口，可选GPIB | |||||
| 内装帮助 | 9种语言的快速帮助 | |||||
| 保修期 | 3年，可选择增加到5年 | |||||
| 订货信息 | ||||||
| 54621A | 双通道60MHZ示波器 | |||||
| 54621D | 2+16通道60MHZ混合信号示波 | |||||
| 54622A | 双通道100MHZ示波器 | |||||
| 54622D | 2+16通道60MHZ混合信号示波 | |||||
| 54624A | 4通道100MHZ示波器 | |||||
| N2727A | 集成的Seiko热打印机和仪器套 | |||||
| N2757A | 适用于54621A/D和54624A的FGPIB接口模块 | |||||
| 1183A | 示波器车 | |||||
| 1185A | 仪器箱 | |||||
| 1186A | 上架安装套件 | |||||
| N2726A | 附件袋 （对100MHZ示波器为标准配置，60MHZ示波器为选选件） |
|||||
