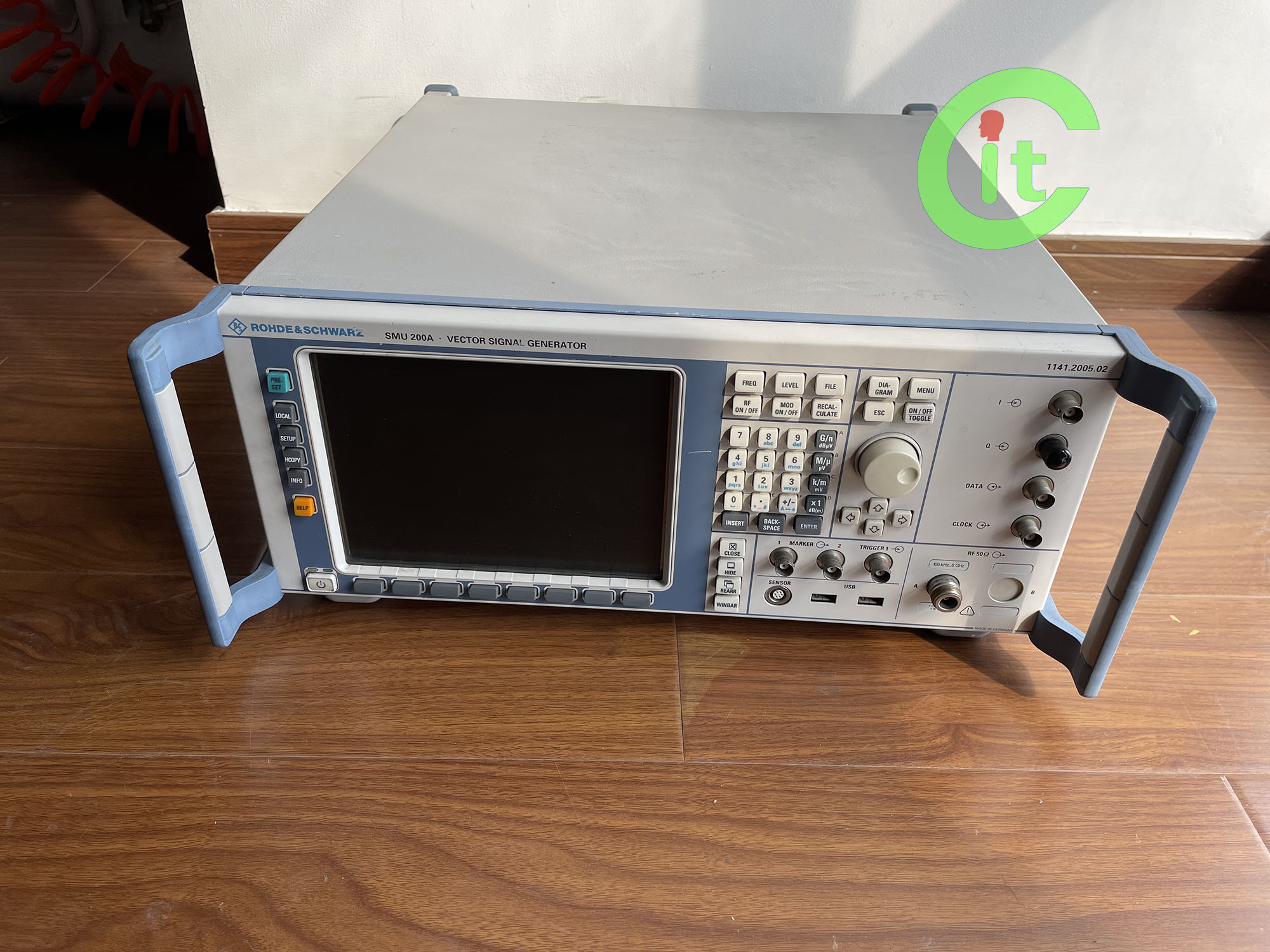

R&S/罗德与施瓦茨 SMU200A矢量信号发生器 信号源

技术资料下载：SMU200A数据手册

R&S®SMU200A矢量信号发生器不仅将最多两个独立的信号发生器组合在一个只有四个高度单元的机柜中，还提供卓越的射频和基带特性。发电机的设计满足现代通信系统研发及其生产中遇到的所有要求。

由于其模块化设计，R&S®SMU200A可以最佳地适应不同应用的要求。第一个射频路径可配备四个可用频率选项之一。用户可选择2.2 GHz/3 GHz/4 GHz或6 GHz的频率上限。此外，可以安装频率上限为2.2 GHz和3 GHz的第二射频路径。所有频率选项的下限频率为100 kHz。

基带部分最多可安装两台发电机。它们实时生成复杂信号，并配备任意波形发生器，具有高达128 Msample的I和Q（512 Mbyte）内存。可以添加在不同基带中生成的信号。单个信号的频率偏移是可能的。可选的内部衰落模拟器提供多达40条衰落路径，用于模拟多径传播。

R&S®SMU200A可配备多种选件，例如，当今所有重要数字标准的选件，以及功能和性能增强，如MIMO衰落或相位一致性。有关所有可用选项的列表以及单个选项详细信息的链接，请参阅“订购信息”。

R&S®SMU200A的现代直观概念确保了操作的快速性和简易性。

两个信号发生器合一

第一个射频路径的频率选项为100 kHz至2.2/3/4/6 GHz

高达2.2 GHz或3 GHz的可选第二射频路径

最多两个完整的基带路径

数字域中基带信号的无损组合（例如，用于测试多标准基站）

卓越的信号质量

射频带宽为200mhz的I/Q调制器

典型的极低SSB相位噪声-135 dBc（f=1 GHz，20 kHz载波偏移，1 Hz测量带宽），典型值-139 dBc，具有增强的相位噪声性能选项

典型的宽带噪声-153 dBc（连续波，f=1 GHz，>10 MHz载波偏移，1 Hz测量带宽）

3GPP FDD的卓越ACLR通常为+70 dB

非常高水平的重复性为0.05 dB

作为标准的高稳定性参考振荡器

高输出功率高达+19 dBm（PEP），超出范围+26 dBm

卓越的灵活性

可能出现实时衰落的2 x 2 MIMO

2 x 4或4 x 2 MIMO可组合使用两种仪器

可选衰落模拟器，具有多达40条衰落路径

支持EUTRA/LTE FDD和TDD信号生成

支持WiMAX™ IEEE 802.16-2004/Corr1-2005、802.16e-2005和WiBro

用于3GPP FDD的四个实时编码通道，支持HSDPA和HSUPA

在一个帧中具有GSM、EDGE和EGPRS2插槽的混合帧（每帧具有相同的符号速率）

用于实时信号生成的带通用编码器的基带发生器

具有16毫秒采样、64毫秒采样或128毫秒采样的任意波形发生器

R&S®WinIQSIM2支持的任意波形发生器™ 和R&S®WinIQSIM™ 仿真软件

直观操作

800×600像素彩色显示器（SVGA格式）

直观的用户界面，图形显示信号流（框图）

通过内置瞬态记录器图形显示基带信号

上下文相关帮助系统

非常适合生产

非常短的频率和电平设置时间（<2ms）；列表模式下仅450µs

全电平范围内高达6 GHz的电子衰减器

具有射频列表模式和多段波形的灵活高速测量

由于两台完整的发电机安装在一台只有四个高度单元的仪器中，因此所需的最小空间

连通性

可选数字I/Q输入和输出；支持R&S®EX IQ Box以实现灵活的数据格式和时钟生成

支持R&S®NRP功率传感器

通过LAN（千兆以太网，VXI11）和GPIB进行远程控制

通过Windows远程桌面或VNC进行远程操作

用户可选择的触发和标记信号

用于键盘、鼠标和记忆棒的USB接口

LXI C类合规性
