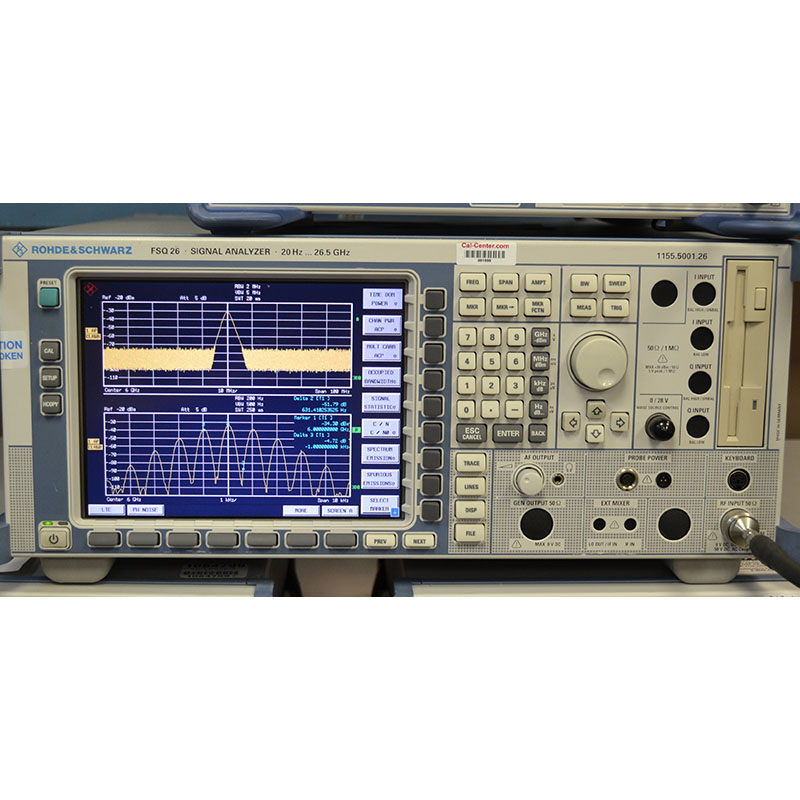

R&S/罗德与施瓦茨 FSQ26频谱分析仪 20 Hz to 26.5 GHz
技术资料下载：
FSQ26频谱分析仪技术手册 FSQ26频谱分析仪产品手册
主要特征
R&S FSQ可以提供120MHz的解调带宽，同时能提供高端频谱仪的动态范围，是集频谱仪和矢量信号分析仪功能为一身的高端仪器。
1）频率范围：从20Hz开始，分别到3.6 GHz, 8 GHz, 26.5 GHz,和40 GHz
2）拥有高端频谱仪具有的动态范围
◆ 三阶互调截断点（TOI）：典型值+25 dBm
◆ 1dB压缩点：典型值+13dBm
◆ WCDMA邻信道泄漏功率（ACLR），动态范围为84 dB（打开噪声修正之后）
3）标配解调带宽为28MHz（可以扩充到120MHz）
4）IQ存储容量为16Msample
5）提供多种应用固件选件（包括各种通讯标准的码域、调制域测量）
◆ Bluetooth®
◆ GSM/EDGE
◆ 3GPP WCDMA
◆ HSDPA
◆ TD-SCDMA
◆ CDMA2000®
◆ 1xEV-DV
◆ 1xEV-DO
◆ WLAN 802.11a/b/g/j
◆ WiMAX 802.16-2004, 802.16e-2005
◆ 通用矢量信号分析功能
产品特性
频率范围
◆ FSQ3: 20 Hz to 3.6 GHz
◆ FSQ8: 20 Hz to 8 GHz
◆ FSQ26: 20 Hz to 26.5 GHz
◆ FSQ40: 20 Hz to 40 GHz
射频性能
◆ 显示平均本地噪声：-158 dBm (归一化到1 Hz)
◆ 相位噪声：-123 dBc / Hz 在10 kHz偏移处，CF 640 MHz
◆ 相位噪声：-160 dBc / Hz 在10 kHz偏移处，CF 640 MHz
◆ 三阶互调截断点（TOI）：典型值+25 dBm
◆ 分辨率带宽：1 Hz 到50 MHz
◆ 1dB压缩点：典型值+13dBm
◆ WCDMA邻信道泄漏功率（ACLR）动态范围为77.5 dB，打开噪声修正之后可达84 dB 4载波情况下ACLR为77dB（有噪声修正）
精度
◆ 到3.6GHz的总电平不确定度为0.3dB 相对功率测量
◆ 到-70dB时的线形度误差小于0.1dB
IQ Downconverter
◆ 中频A/D转换的精度为14bit，采样率81.6MHz（中频频率为20.4MHz）
◆ 中频A/D转换的精度为8bit，采样率326.4MHz（加选件FSQ-B72，中频频率为404MHz）
◆ 射频解调带宽28MHz（可扩展为120MHz）
◆ 无杂散动态范围SFDR > 80 dB
◆ IQ存储器容量为2x16M采样点，通过GIPB或LAN输出
◆ 采样率：连续可设置从10KHz到81.6MHz
速度
◆ 频域扫描时间最小为2.5ms
◆ 时域扫描时间最小为1 μs
◆ 远程控制模式每秒能进行70次测量（包括通过GPIB总线传输数据的时间）
◆ 手动模式每秒能进行80次测量（屏幕刷新）
特点和优点
出色的射频性能，适用于要求苛刻的应用
出色的射频特性
带噪声校正的3GPP 84 dB ACLR
77 dB ACLR，用于3GPP多载波信号（四个相邻载波）
TOI>+20 dBm，典型值+25 dBm
1 dB压缩+13 dBm
显示的平均噪声级（DANL）典型值-173 dBm，使用噪声校正（1 Hz带宽）和R&S®FSU-B24前置放大器
相位噪声–10 MHz载波偏移时为160 dBc（1 Hz）
相位噪声–10 kHz载波偏移量下133 dBc（1 Hz）
单个仪器中的信号和频谱分析
高达120 MHz带宽的信号分析
来自射频、模拟或数字基带的信号
高达705 Msample（I和Q）
低相位/频率响应
用户可定义采样率
调制分析的最佳信号保真度
准备好分析多标准、多载波发射机
功能广泛
凭借其广泛的功能，R&S®FSQ在频谱分析仪市场上非常突出。即使是基本单元也包含所有重要功能。
从100 Hz到5 MHz的信道滤波器
RRC滤波器
1 Hz至50 MHz分辨率带宽（RBW）
可在155和30 001之间选择的测量点/轨迹数量
具有选通函数的时间选择性谱分析
在手动模式下，高达80次测量/秒
SCPI兼容的GPIB命令集
GPIB命令集与R&S®FSE/R&S®FSIQ和传统HP频谱分析仪兼容
时域快速ACP测量
具有CCDF功能的统计信号分析
有效值检测器
用于校正天线或电缆频率响应的传感器系数
谐波失真测量函数
杂散发射测量值高达100001点，分为20段
以1 Hz的步长从1 MHz到20 MHz的外部参考
局域网接口100BaseT（1 Gbit）
16 M采样I和Q存储器
