EMI预测试

首页  ꄲ  EMC测试  ꄲ  EMI预测试

辐射预兼容测试

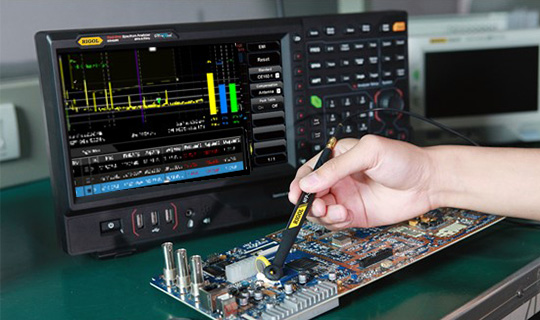

EMC标准认证测试是远场测试，远场测试能给出频率信息，即哪些频点超标了，但是没有位置信息。通过近场测量可以很方便的实现干扰定位，甚至可以精确到IC引脚以具体走线，从而判定干扰产生的原因。



https://www.rigol.com/Images/emi-1_tcm4-1052_w1024_n.jpg





传导预兼容测试

传导干扰主要以30MHz以下频率为主，对于电源端子传导干扰主要测量被测设备沿电源线向电源网络发射的骚扰电压；同时也包括通过信号线传导到相连的其他周边设备的骚扰信号。



https://www.rigol.com/Images/emi-2_tcm4-1057_w1024_n.jpg

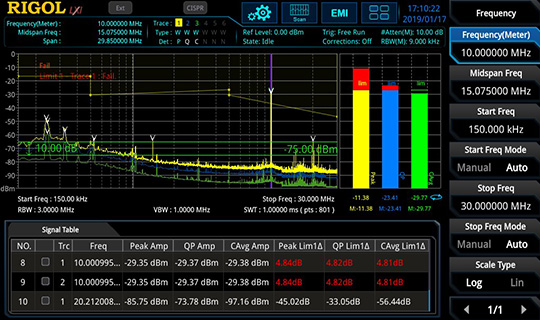

RSA系列内置EMI预测试应用软件

• 内建CISPR带宽和检测器
• 自动扫描多个段
• 限制线和自动峰值/限制搜索
• 使用不同检测器的最多3条迹线
• 记录频率显示
• 使用三个检测器在标记或感兴趣的信号上进行实时量测
• 天线，LISN，电缆和前置放大器的校正

https://www.rigol.com/Images/emi-3_tcm4-1053_w1024_n.jpg



推荐配置方案

• 主机：RSA5000/RSA3000/DSA800系列频谱分析仪

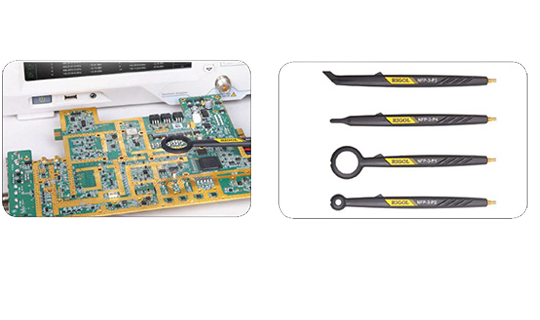

• 近场探头：NFP-3（适用于EMI辐射预测试）
• 内置EMI预测试应用软件：RSA5000-EMI/RSA3000-EMI
• 上位机EMI预测试应用软件：S1210
• 准峰值检波器/EMC滤波器：RSA5000-EMC/RSA300-EMC/EMI-DSA800

https://www.rigol.com/Images/emi-4_tcm4-1054_w1024_n.png
